揭秘贴片电感的电感量识别：轻松掌握的技巧与方法

 一 ，电感量的定义

电感量是电感器反对电流变化的能力，通常以Henry（亨利）为单位进行测量。

简单来讲，电感的电感量越大，储存能量的能力越强，对于交变电流的反应越慢。

了解电感量的大小有助于工程师在电路设计中选择合适的电感器，以及评估整个电路的性能。

 二、如何识别贴片电感的电感量

 2.1 识别贴片电感的标识

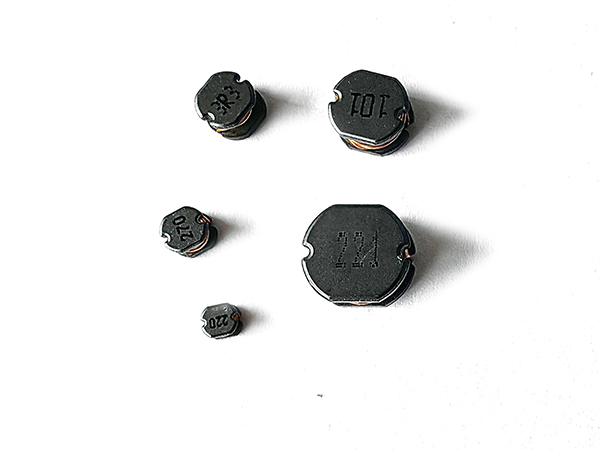

许多贴片电感在制造过程中会采用标准化的标识来帮助用户识别其电感量。

这些标识可能是数字或字母组合，通常印刷在电感的表面。以下是一些常见标识方式：

- 数字编码：某些贴片电感使用三位或四位数字表示电感值。

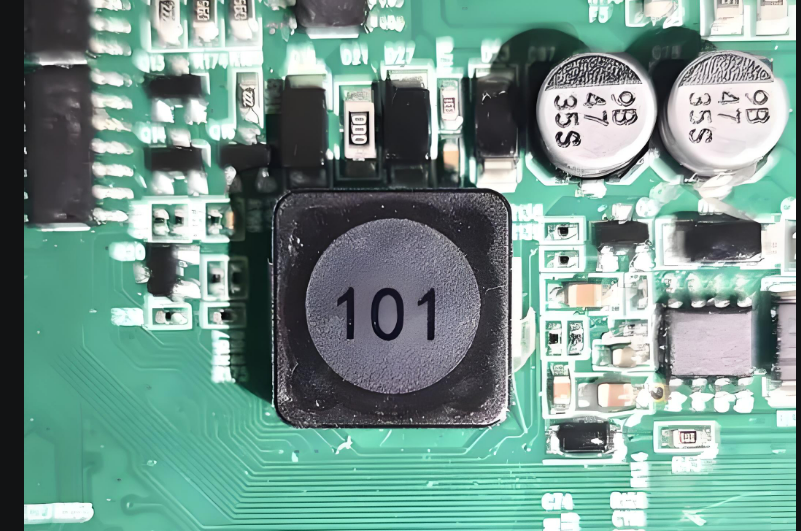

前三位数字表示电感的值，最后一位数字表示乘以的10的幂。例如，一个标为“101”的贴片电感表示10×10^1 = 100μH。

- 字母编码：有些厂家可能使用字母来表示电感的特性，结合数字进行编码。这种情况通常需要参照厂家的数据手册以识别。

- 颜色编码：虽然比较少见，但部分贴片电感可能使用颜色环来表示电感值。这种方式通常可以在较大的电感元件上见到。

 2.2 使用测量设备

如果标识不清楚或无法读取，使用测量设备是识别贴片电感电感量的另一种有效方法。以下是一些常用的测量设备及其操作方法：

- LCR表：通过连接LCR表到电感两端，可以直接测量出电感值。使用时，需要根据设备的说明书选择适当的测量模式，如电感模式。

- 万用表：部分高级万用表具备L测量功能，可以用来测量电感值。确保将万用表设置为合适的量程，并正确连接测试夹子。

- 示波器与信号发生器：在一些复杂的测试场景下，可以使用示波器和信号发生器进行测试。

通过施加已知频率和幅度的信号，观察电流和电压的相位差来计算电感值。

 2.3 数据手册查询

对于大多数电子元件，尤其是品牌电感，都会随附详细的数据手册。这些数据手册通常会列出电感的各种参数，包括电感值、DCR、额定电流和应用建议等。

建议在购买或使用之前，尽量查找并仔细阅读数据手册，以全面理解电感的特性。

 2.4 电感标记的标准化

为了提高电子元件在全行业内的统一性，国际标准化组织（ISO）对电感器的标记和识别进行了标准化。

这意味着，一些常用品牌的贴片电感可能遵循相似的标记规则，使用相同的符号或编码。这种标准化有助于简化识别电感的过程，方便用户进行对比和选择。

 三、影响电感量的因素

在实际应用中，贴片电感的电感量可能受多个因素的影响。这些因素包括：

 3.1 结构设计

电感的物理结构，如线圈的匝数、线径、铁芯材质以及尺寸等，都会影响其电感量。例如，增加线圈的匝数通常会提高电感值，但同时也会增加直流电阻（DCR）。

 3.2 环境参数

环境因素，如温度和湿度，也可能对电感性能产生影响。一般来说，随着温度的升高，电感的电感量可能会有所下降。此外，湿度过高可能导致电感器短路或漏电，影响正常工作。

 3.3 工作频率

贴片电感在不同的频率下表现不同的电感特性。在高频应用中，电感值可能因为寄生电容的作用而减小，因此在设计电路时，工程师需要考虑工作频率对电感值的影响。

 四、应用贴片电感的注意事项

在电路设计中应用贴片电感时，需要注意以下几点：

 4.1 选择适当的电感值

根据电路的需求选择合适的电感值是设计成功的关键。过大的电感值可能导致影响电路的响应时间，而过小的电感值则可能无法满足滤波或储能要求。

因此，进行合理的计算与仿真，以确保选择的电感器满足电路要求。

 4.2 计算功耗

由于电感具有一定的直流电阻，使用电感时产生的功耗不可忽视。应根据预计的电流计算出功耗，确保所选电感在工作状态下不会过热，影响正常使用。

 4.3 适应环境条件

设计电路时，应考虑电感的工作环境，例如高温、高湿或强电磁干扰等条件，选择合适的封装和材料，以确保其在恶劣环境中仍能正常工作。
