理解贴片高频电感的工作原理与应用

在现代电子设备中，电感器扮演着至关重要的角色，而贴片高频电感作为一种便捷且高效的电感器，广泛应用于各种电路设计中。本文将深入探讨贴片高频电感的工作原理、构造特点、应用领域及其在未来电子技术中的发展趋势，帮助读者全面了解这一重要元件。

 一、贴片高频电感的基本概念

贴片高频电感，即表面贴装高频电感（SMD Inductor），是指通过表面贴装技术（SMD，Surface Mount Device）制造的电感器。这种电感器主要用于高频电路，能够有效滤除信号中的杂波和干扰，稳定电流，从而为电路提供更清晰的信号。这种装置通常被用于无线通信、智能手机、计算机及其他电子设备中。

 1.1 高频电感的定义

高频电感主要是指在高频工作环境下，能够维持其电感特性的电感器。一般来说，工作频率在几十兆赫兹到几吉赫兹的电感器就可以称之为高频电感。在这个频段中，电感的感抗特性会直接影响电路的性能，因此选择合适的高频电感至关重要。

 1.2 贴片电感的结构

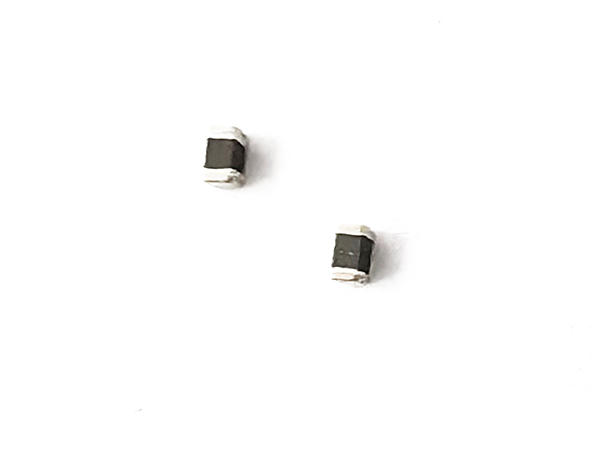

贴片高频电感的基本结构通常包括铁氧体磁芯、导线圈以及引脚等部分。其设计上与传统的引线电感不同，贴片电感被设计成流线型，更适合于提高PCB（Printed Circuit Board）上元器件的安装密度。贴片电感的尺寸通常比较小，常见的三种封装形式为0201、0402和0603等。这种小型化设计使得在有限的PCB面积上，能够装配更多的元件，提升设计的灵活性。

 二、贴片高频电感的工作原理

贴片高频电感的工作原理基于电磁感应原理。通过导线圈在电流通过时产生的磁场磁化铁氧体磁芯，从而储存能量。电流变化时，储存在磁场中的能量会随着电流的变化而释放，从而实现电能的传输和转换。

 2.1 磁场生成与能量存储

当电流通过导线圈时，周围会产生一个磁场。当电流强度增加时，磁场会增强，电感器会储存能量；反之，当电流减小时，储存在磁场中的能量则会释放，并通过电感器提供电流。这个过程使得电感器能够平滑电流波动，减少电压的瞬时变化，达到滤波和稳定电源的效果。

 2.2 频率与电感值的关系

电感值是指电感器对电流变化的反应能力，单位是亨利（H）。在高频条件下，电感值的选择尤为重要。较高的频率会导致电感的自谐振频率上升，可能使得电感器在特定频率下失去其电感特性。因此，在设计电路时，要根据工作频率合理选择电感值，以确保其在高频下依然能够有效工作。

 三、贴片高频电感的应用领域

贴片高频电感因其小型化、高效性和灵活性，已经被广泛应用于多个领域。其中主要包括：

 3.1 无线通信

在无线通信设备中，贴片高频电感被用于滤波器、放大器及天线等电路中。它们能够有效地降低信号中的噪声，提高信号的质量。在5G通信及其他高频通信技术中，贴片高频电感发挥了不可或缺的作用。

 3.2 消费电子产品

在手机、平板电脑、智能手表等消费电子产品中，贴片高频电感帮助实现电源管理、信号处理等功能。越来越多的电子设备对性能的要求不断提升，使得精密的电感器成为关键部件。

 3.3 汽车电子

随着汽车智能化和电气化的发展，贴片高频电感在汽车电子系统中也变得越来越重要。它们主要应用于电源管理、传感器及控制系统中，在安全和稳定性的同时，提高汽车的整体性能。

 3.4 工业自动化

在工业自动化设备中，贴片高频电感被广泛用于控制系统和伺服驱动器中。它们有助于提高设备的反应速度和精度，支持精确的运动控制和过程监测。

 四、选择适合的贴片高频电感

在选择贴片高频电感时，需要考虑多个因素，包括电感值、额定电流、自谐振频率、直流电阻（DCR）及温度特性等。了解这些参数可以帮助设计人员选择的电感器，以满足特定电路的需求。

 4.1 电感值的选择

根据电路的具体要求，选择合适的电感值。电感值过高会导致信号的延迟，而电感值过低则可能无法去除噪声。因此，根据电路特性合理选择电感值非常重要。

 4.2 额定电流与功耗

额定电流是指电感器在正常运作下能够承受的电流。超出这点可能会导致电感器过热、损坏甚至失效。因此，了解电感器在特定应用中的功耗特性是选择电感时的关键考虑因素。

 4.3 自谐振频率

自谐振频率是电感器在某一频率上失去电感特性的频率。设计人员需要确保工作频率低于这一值，以维持电感特性。

 4.4 温度特性

不同的材料和设计会影响电感器的温度特性。在高温环境下，部分电感可能会表现出不稳定性，因此在选择时需考虑工作环境的温度范围。

 五、未来的发展趋势

随着电子技术的不断进步，贴片高频电感的技术也在不断发展。未来的高频电感器将更趋于小型化、集成化，其性能也将继续提升。对于高效能、高密度的电路设计及应用需求，贴片高频电感无疑会发挥更大作用。

 5.1 节能环保的需求

在当前环保趋势下，电子产品的能效标准日益提高，这也促使开发更高效的贴片高频电感。低损耗的电感器将被广泛探讨和开发，以确保在设备运行时减少能源浪费。

 5.2 新材料的应用

新材料如高性能复合材料和纳米材料的应用，可以提升电感器的性能及稳定性。同时，这些新材料能够使贴片高频电感在更广泛的频率范围内稳定工作，满足未来电子设备的需求。

 5.3 智能化与自动化

随着智能制造的普及，贴片高频电感在自动化检测及智能设计中的应用也将越来越广泛。智能化设计将推动高频电感的发展，使其能够应对更复杂的电路需求。

 结论

贴片高频电感作为现代电子元件中的重要组成部分，在无线通信、消费电子、汽车电子和工业自动化等领域中发挥着不可或缺的作用。随着科技的不断进步，贴片高频电感的设计和应用亦将不断演变，以应对日益增长的电流和频率需求。理解其工作原理与应用将为设计高性能电子产品提供有力的支持。
