全面解析CD贴片电感：CD54功率电感规格及应用详解

在电子元器件的众多分类中，贴片电感因其独特的形式与应用广泛性备受青睐。尤其是CD贴片电感，如CD54等型号，以其优异的性能和小巧的体积，成为了现代电子设备中不可或缺的组成部分。本文将详细探讨CD贴片电感，包括其工作原理、结构设计、规格参数、应用领域等，以帮助读者深入了解这一关键元件。

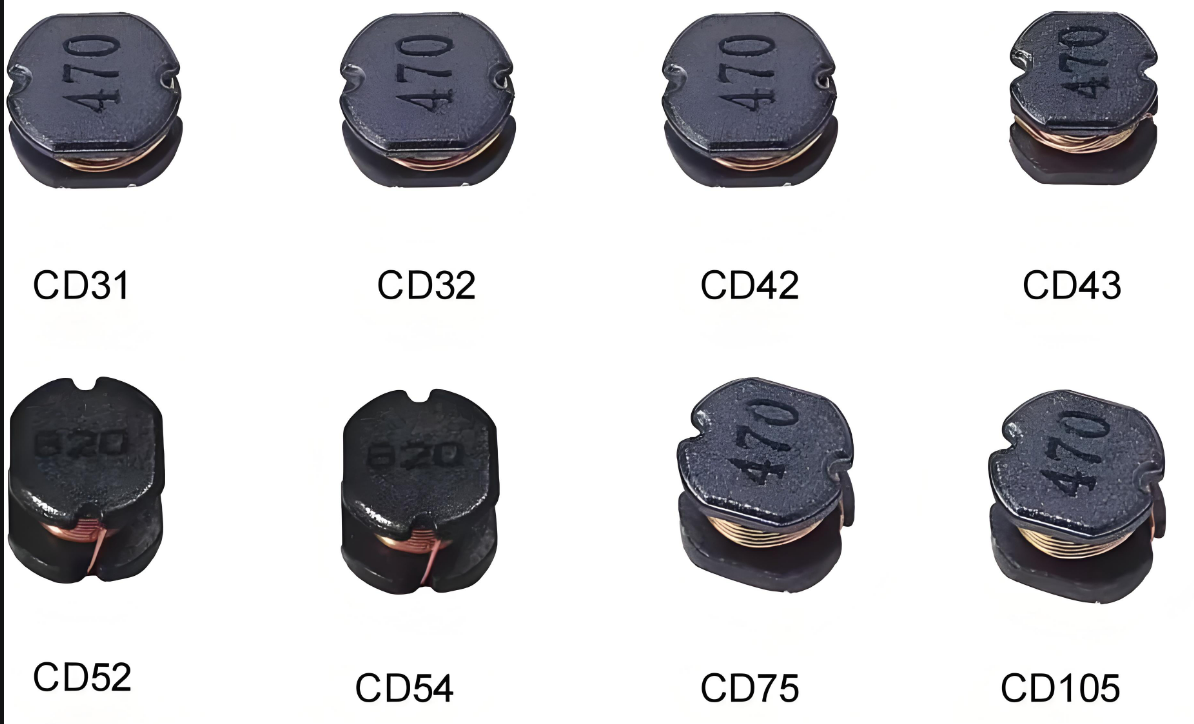

 一、什么是CD贴片电感？

CD贴片电感是一种表面贴装电感器，主要用于各种电子电路中以储存电能和调节电流。其结构通常由绕制的线圈、电介质材料和铁心材料构成，能够承受高频信号，广泛应用于过滤电路、谐振电路和功率转换领域。贴片电感的优点在于其体积小、重量轻以及易于自动化表面贴装，适合现代高密度电路的需求。

 二、CD54贴片功率电感介绍

CD54贴片功率电感是CD系列中的一种型号，以其优秀的功率处理能力和高效能被广泛应用于高频开关电源、LED驱动器、DC-DC转换器等。在选择CD54贴片功率电感时，设计师需要关注其额定电感值、直流电阻(RDC)、额定电流和温度特性等参数。

 1. 额定电感值与直流电阻

CD54贴片电感的额定电感值通常在1µH至10MH之间，可以满足不同电路对电感值的需求。而其直流电阻(RDC)的大小则直接影响到电感的效率，RDC越小，电感的能量损耗也越低，工作更稳定。

 2. 额定电流与饱和电流

在选型过程中，额定电流的大小至关重要，它决定了电感在实际应用中的承载能力。CD54贴片功率电感的额定电流一般在几百毫安到几安之间，而饱和电流是衡量电感在超负荷工作情况下的性能指标，若超过这个电流，电感的电感值会迅速下降，甚至导致电路失效。

 3. 温度特性

温度特性也是设计时需要考量的重要因素，CD54电感器在高温下仍能保持良好的工作性能，通常具有较好的热稳定性，可以在-40℃到+125℃的温度范围内工作。

 三、CD贴片电感的工作原理

贴片电感的工作原理基于电磁感应法则。当电流通过绕制的线圈时，会在其周围形成一个磁场，能量被储存在这个磁场中。当电流发生变化时，电感器会抵抗电流的变化，表现出“滞后”特性。此特性使得电感在调节信号浓度和降低电流波动方面具有重要作用。

电感的自感和互感作用使其在滤波和谐振电路中扮演着重要角色。在开关电源中，电感储存的能量被调节并释放，从而平稳输出电压，降低电流 ripple，使电源效率提高。

 四、CD贴片电感的规格参数详解

为了选择合适的CD贴片电感，设计师通常需要参考产品的规格参数。以下是CD54电感的一些常见

℃|-40至+125|情况下对电流波动的敏感程度，并根据数据手册进行选择。

 五、CD54贴片电感的应用领域

CD54贴片功率电感因其优异的性能，广泛应用于多个领域：

 1. 开关电源

在开关电源中，CD54电感器有助于平稳输出电压，减少波动，提高电源转换效率。

 2. DC-DC转换器

DC-DC转换器中需要用到高效的电感器以确保电流稳定，因此CD54作为功率电感在此方面的表现尤为突出。

 3. LED驱动器

LED驱动器在控制流量与电压时，CD54电感能够有效滤波，提升亮度的稳定性。

 六、如何选择合适的CD贴片电感

在选择CD贴片电感时，设计师需考虑多个因素：

1. 电流规格：确保所选电感器的额定电流满足实际应用需求。

2. 电感值：根据电路设计要求进行电感值的选择，注意避免过高或过低而影响工作性能。

3. 温度特性：选择适合工作环境的电感器，以确保其在不同温度下稳定运作。

4. 尺寸与封装：根据电路板的布局选择合适的封装尺寸，确保工艺顺畅。

 结论

CD贴片电感，特别是CD54型号，在现代电子设备中扮演着不可或缺的角色。其优异的性能，使其在多种应用领域中表现出色。通过了解CD贴片电感的工作原理、规格参数与选择标准，电子工程师能够在电路设计中做出更为明智的选择，以提升设备的可靠性和性能表现。
