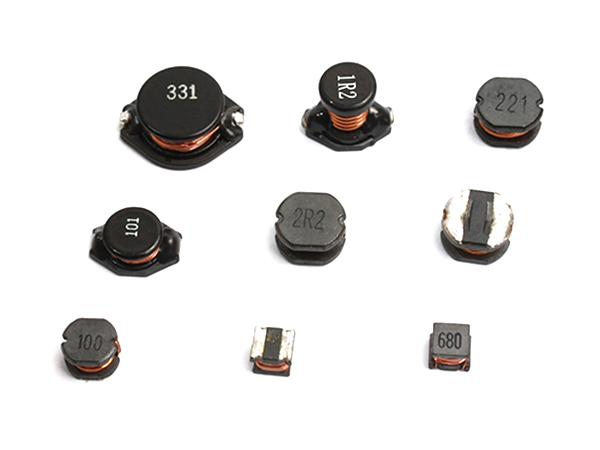

贴片功率电感线圈

 贴片功率电感线圈：提升电源性能的关键组件

在现代电子产品中，贴片功率电感线圈扮演着至关重要的角色。

无论是在手机、计算机还是各种工业应用中，电感线圈都成为了实现高效能和低能耗的核心部件之一。

本文将深入探讨贴片功率电感线圈的工作原理、应用场景、选型指南以及未来发展趋势，帮助读者更全面地理解这一重要组件。

 一、贴片功率电感线圈的基本原理

贴片功率电感线圈是一种电感器，其主要功能是储存和释放电能。

其工作原理基于法拉第电磁感应定律，当电流通过线圈时，

会在其周围形成磁场，储存电能；当电流变化时，磁场也会相应变化，从而在导线中感应出电动势，形成反向电流。

在电子电路中，贴片功率电感线圈常用于滤波、储能以及变换电压。

如果将其用于电源转换电路中，能够有效地平滑输出电流，降低纹波，并提高系统的电源质量。

 二、贴片功率电感线圈的分类

根据不同的应用需求，贴片功率电感线圈可分为以下几类：

1. 高频电感：适用于高频率信号的电路中，通常用于RF（射频）设备和通信设备。

2. 功率电感：用于大功率的应用，如开关电源和逆变器。

3. 滤波器电感：用于滤波和抑制信号中的噪声，确保电源的稳定性和信号的清晰度。

 三、贴片功率电感线圈的设计参数

在选择贴片功率电感线圈时，需要考虑多个设计参数：

1. 电感值：通常以亨利（H）为单位，电感值越高，储存的能量就越多。

2. 直流电阻（DCR）：影响电流通过线圈时的损耗，DCR越小，能效越高。

3. 额定电流：线圈能承受的最大电流值，需根据实际应用进行选择，以避免过载和发热。

4. 自谐频率：反映线圈在自振时的频率，可以通过电感值和电容值的关系进行计算。

5. 温度特性：电感在不同温度下的表现，选择适合特定环境下使用的产品非常重要。

 四、应用场景

贴片功率电感线圈广泛应用于各个领域，以下是几个主要的应用场景：

1. 消费电子：在手机、平板、笔记本电脑等消费电子产品中，

贴片功率电感线圈用于电源管理和信号过滤，确保设备的稳定性和高效能。

2. 汽车电子：现代汽车电子系统中，大量使用贴片电感，用于电源转换、噪声抑制以及电源管理。

例如，电动汽车的充电系统中，电感线圈用于输出电压的平稳转换。

3. 工业自动化：在工业设备中，贴片功率电感线圈用来实现设备的高效率运行和信号的清晰传输，广泛应用于电源模块、驱动器和传感器等领域。

4. 无线充电：随着无线充电技术的普及，贴片功率电感线圈在无线充电器中被广泛应用，以提高充电效率和传输稳定性。

 五、选型与使用注意事项

在选择贴片功率电感线圈时，除了考虑上述设计参数，还需注意以下几点：

1. 尺寸：根据产品设计要求，选择适合的贴片尺寸，确保能够在电路板上合理布局。

2. 封装形式：常见的封装形式有SMT（表面贴装技术）和THT（穿孔插装技术），应根据设计需求进行选择。

3. 制造工艺：不同制造工艺对电感值、DCR和温漂等性能有影响，选择高质量的生产厂家非常重要。

4. 温度范围：需确保所选电感在线圈工作环境中的温度范围内正常工作，避免因高温引起失效。

 六、未来发展趋势

随着科技的不断进步，贴片功率电感线圈也在不断演化。以下是未来可能的发展趋势：

1. 新材料的应用：随着材料科学的发展，新型高性能材料的应用将使电感线圈具备更好的电磁特性和更高的能量密度。

2. 微型化趋势：为了适应日益紧凑的电子产品设计，贴片功率电感线圈将更加小型化，集成度更高，同时保持或提升其性能。

3. 智能化：未来电感线圈可能会结合智能技术，实现自我监测和调节，以应对复杂的电源管理需求。

4. 环保设计：在全球对环境保护日益关注的背景下，贴片功率电感线圈的设计也会朝着更加环保的方向发展，选用无毒材料和可回收设计。
