深度解析贴片电感：从基础知识到应用前景

在现代电子器件中，贴片电感作为一种重要的无源元件，

广泛应用于各种电子设备中，如手机、电脑、通信设备等。

无论是在电源管理、滤波，还是在信号处理方面，贴片电感都扮演着不可或缺的角色。

本文将深入探讨贴片电感的构造、特点、类型、应用以及未来发展趋势，为读者提供全面的认识。

 什么是贴片电感？

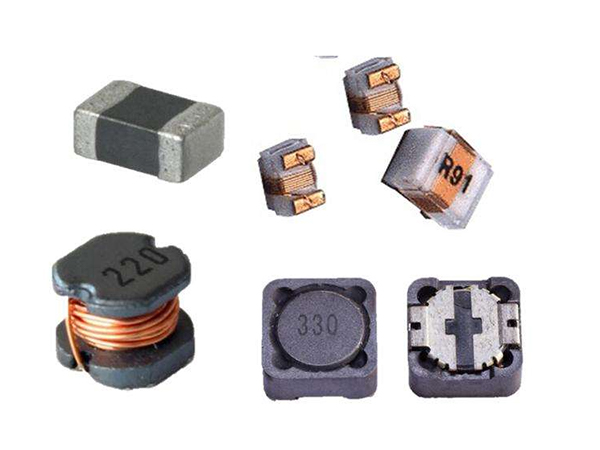

贴片电感，顾名思义，是一种可贴附于电路板表面的电感元件。

与传统的线圈电感相比，贴片电感体积更小、功率更高，适应现代电子小型化和高性能的需求。

它通常由导电材料（如铜）和绝缘材料（如环氧树脂）制成，经过特殊的工艺加工而成。

其主要功能是储存和释放电能，以调节电流和电压的变化。

 贴片电感的构造与工作原理

贴片电感主要由几部分组成：

1. 导线圈：其主要由铜或铝等导电材料制成，呈螺旋或层叠结构。

2. 铁芯：铁芯的性质直接影响电感的性能，

通常使用铁氧体或其他高磁导材料来提高电感值。

3. 绝缘层：用于隔离电感与电路板上的其他元件，防止短路及减少寄生电容。

 工作原理

贴片电感的工作原理基于法拉第电磁感应定律。

当电流通过电感环时，环内会产生磁场，磁场随着电流的变化而变化。

根据电感的公式，电感的电压与电流的变化速率成正比，从而实现能量的储存与释放。

 贴片电感的类型

贴片电感种类繁多，常见的有以下几种：

1. 普通贴片电感：这是最基础类型的电感，应用广泛，主要用于电源滤波。

2. 高频贴片电感：专为高频应用设计，具备低直流电阻（DCR）和较低的自谐振频率（SRF）。

3. 功率电感：用于高功率应用，其结构设计承受更高电流，常用于DC-DC转换器。

4. 表面贴装电感：适用于表面贴装技术（SMT），其小巧的体积适合密集型电路板设计。

 贴片电感的应用

 1. 电源管理

在电池供电的设备中，贴片电感被用于降低输出电压波动，确保电流的稳定性。

通过滤波电流噪声，保证电源的纯净，提升设备的性能。

 2. 信号处理

贴片电感在通信设备中同样扮演着关键角色，常用于滤波器和匹配网络。

在接收与发送信号的过程中，贴片电感可以有效去除干扰信号，提高通信信号的质量。

 3. 电磁兼容性（EMC）

在现代电子设备中，电磁干扰（EMI）是一个重要问题。

贴片电感通过其储能特性，可以帮助抑制高频噪声，使设备符合相应的EMC标准。

 4. 储能应用

贴片电感经常用于储能系统中，比如开关电源、直流转换器等，起到储存电能及调节电流的作用，确保设备高效工作。

 贴片电感的选型

在选择贴片电感时，需要考虑以下几个因素：

1. 电感值：根据应用需求选择合适的电感值，电感值通常以微亨（µH）为单位。

2. 直流电阻（DCR）：低DCR能够减小发热，提升能效。

3. 额定电流：选择符合应用最大负载电流的电感，以免过载导致损坏。

4. 自谐振频率（SRF）：考虑应用中的频率特性，选择适合的SRF以确保电感在工作状态下的有效性。

 未来发展趋势

随着科技的不断进步，贴片电感的技术也在不断革新：

1. 小型化：为了适应更小型的电子设备，未来的贴片电感将向更小体积和更轻重量的方向发展。

2. 高频化：随着5G和物联网技术的推广，贴片电感需要在高频信号传输领域表现出更高的性能。

3. 集成化：未来可能会出现将电感与其他元件（如电容、电阻）集成在一起的"多功能元件"，以进一步缩小电路尺寸。

4. 环保材料：环保成为一个重要话题，未来在材料的选择上将更加注重环保，减少对环境的负担。
