共模电感贴片

共模电感贴片

 了解共模电感贴片的应用与优势

共模电感贴片在现代电子设计中扮演着至关重要的角色。

随着技术的发展，其应用不断扩大，涵盖了电源管理、通信设备、汽车电子等多个领域。

本文将深入探讨共模电感贴片的定义、工作原理、应用领域及其在现代电子产品中的重要性。

 什么是共模电感贴片？

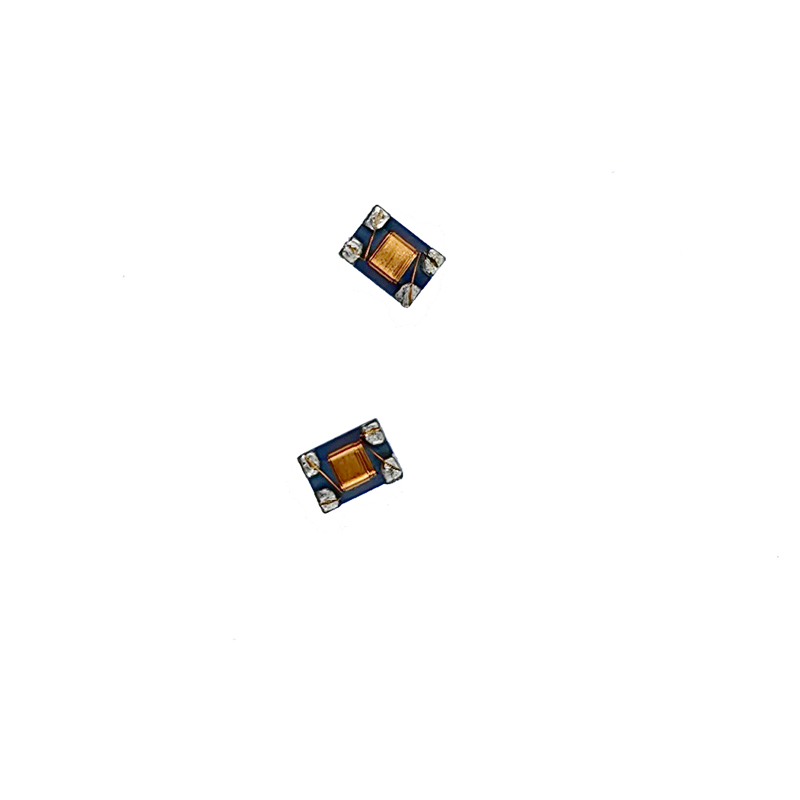

共模电感贴片是一种专门设计用于抑制共模干扰的电子组件。

共模信号是指在两个导线上同时出现的信号。

与差模信号相比，共模信号往往更容易导致电路中的干扰和噪声。

共模电感贴片通过提供阻抗来抑制这些不必要的信号，从而提升电路性能和稳定性。

共模电感一般由多个绕组构成，其结构设计使得在共模信号传输时产生的电流能够通过电感形成闭合回路，

而差模信号的电流则通过不同的路径流动，因此不会对电路产生影响。

这种特性使得共模电感贴片在处理电磁干扰（EMI）时尤为有效。

 共模电感贴片的工作原理

共模电感贴片的工作原理可以从电路的基本概念入手。

电流在电路中流动时，会产生电磁场。

如果电路中的电流流动不均匀，或者通过电缆时引入外部噪声，都会导致共模干扰。

共模电感贴片的作用就是通过增加电感阻抗的方式，抑制这些共模信号，从而保证电路的信号质量。

当共模信号在贴片中的绕组上流动时，由于相同的方向导致电感产生相同的磁场，

这使得处于同一方向的电流产生的附加干扰被抵消。

而对于相反方向的差模信号，电感会以较低的阻抗传输，从而不会影响信号的正常工作。

 共模电感贴片的主要应用领域

1. 电源管理系统

   在电源管理系统中，共模电感贴片被广泛应用于开关电源和DC-DC变换器等设备中。

其能够有效减少电源系统中的EMI，防止干扰对电子设备的稳定运行造成影响。

2. 通信设备

   在通信设备中，信号的清晰度和稳定性是至关重要的。

共模电感贴片能够在高速信号传输时，有效抑制共模噪声，保证信号的完整性，从而提高数据传输速率和可靠性。

如今的4G、5G通信设备，常常使用共模电感来保证通信质量。

3. 汽车电子

   随着汽车电子技术的发展，汽车中使用的电控单元越来越多。

共模电感贴片能有效抑制由于不同电子元器件共模干扰引起的问题，从而保障汽车电子设备的安全稳定运行。

4. 家用电器

   在家用电器中，如冰箱、洗衣机等产品中，减少EMI的干扰能够更好地保护电子元件的长寿命。

通过共模电感贴片，可以确保电器设备在工作时不会产生过多噪声，从而提升用户体验。

 共模电感贴片的优势

1. 尺寸小，便于集成

   共模电感贴片相比于传统的绕线电感体积更小，可以更容易地设计并集成到电路板中。

这种优势使得其在尺寸受限的设备中得到了广泛应用。

2. 提升系统的稳定性

   通过减少共模干扰，共模电感贴片能够提升整个系统的稳定性，降低电子设备出现误动作的几率。

3. 高工作频率

   共模电感贴片能够在高频范围内有效工作，这一点在现代高频电子设备中显得尤为重要。

其能够快速响应信号变化，保持高效的噪声抑制性能。

4. 长寿命与高可靠性

   共模电感贴片采用表面贴合技术，通常具有较高的热稳定性和环境适应性，能够在极端条件下长期稳定工作。
