 功率电感特性全解析：提升电子设计效率的新利器

在现代电子设备中，功率电感器作为基本的被动电子元件，扮演着至关重要的角色。对于电子设计师和工程师来说，了解功率电感的特性及其应用不仅能够提升电路设计的性能，还能有效地优化效率，降低成本。本文将围绕功率电感的基本概念、特性以及在各类电路中的应用进行深入分析，力求为读者提供全方位的知识。

 一、功率电感的基本概念

功率电感是用于储存能量并控制电流流动的元件。它们通常由导线绕制而成，形成一个闭合回路，在其中产生磁场。根据法拉第电磁感应定律，任何变化的电流都会在其周围产生电压，这就是功率电感的工作原理。功率电感在电源转换器、滤波器、电机驱动及无线充电等领域都发挥着重要作用。

功率电感的主要参数包括电感量（H）、直流电阻（DCR）、额定电流、饱和电流及工作频率等。电感量是衡量电感器储存能量能力的重要指标，而直流电阻则会影响到电路的能量损耗。

 二、功率电感的特性分析

1. 电感量（L）

电感量是功率电感的核心参数，其数值反映了电感器存储磁场能量的能力。电感量越大，能够储存的能量也就越多。在实际应用中，选择合适的电感量对于电路的稳定性与效率至关重要。例如，在开关电源设计中，适当的电感量能有效降低输出电压的波动，提升电源的稳定性。

2. 直流电阻（DCR）

直流电阻是电感器在直流电流下的电阻值，反映了电感器在电路中产生的能量损耗。较低的DCR意味着更高的效率。然而，DCR并不是越低越好，在设计中需综合考虑成本、体积以及散热等多种因素。

3. 额定电流与饱和电流

额定电流是电感在特定条件下可持续工作的最大电流，而饱和电流则是电感在工作时磁场饱和的临界值，其超过后电感的电感量将急剧下降。设计中需确保选用的电感能够承受电路中的实际工作电流，以免造成电感过热或者性能失效。

4. 工作频率

功率电感的应用频率范围广泛，设计师须考虑其在工作频率下的性能表现。高频率下，电感器的损耗主要来自于铁心损耗和回路损耗，因此应选用适合高频应用的材料和结构设计，以达到更好的性能。

 三、功率电感的种类及应用

根据结构和应用的不同，功率电感可分为多种类型，如绕线电感、铁氧体电感和微型电感等。

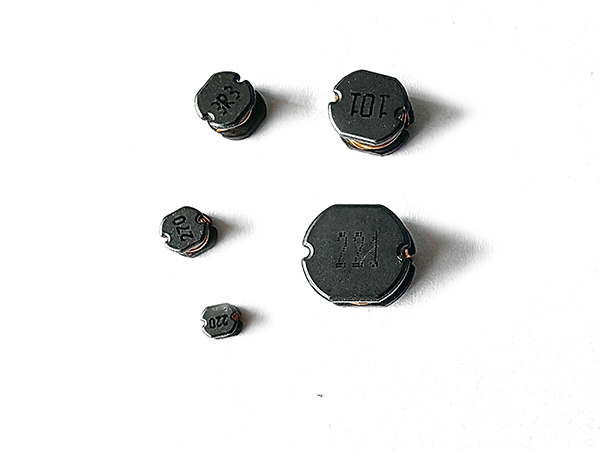

1. 绕线电感

绕线电感是最常见的功率电感类型，采用导线绕制而成，具备良好的电感特性与高效能。在电源转换器中常用到此类型的电感器，适合处理较高的功率和频率。

2. 铁氧体电感

铁氧体电感以铁氧体作为磁芯材料，具有良好的磁性能和频率特性，适合用于高频应用，例如开关电源和滤波器中。由于可以减少电感器的体积，铁氧体电感在现代便携式设备中成为主流选择。

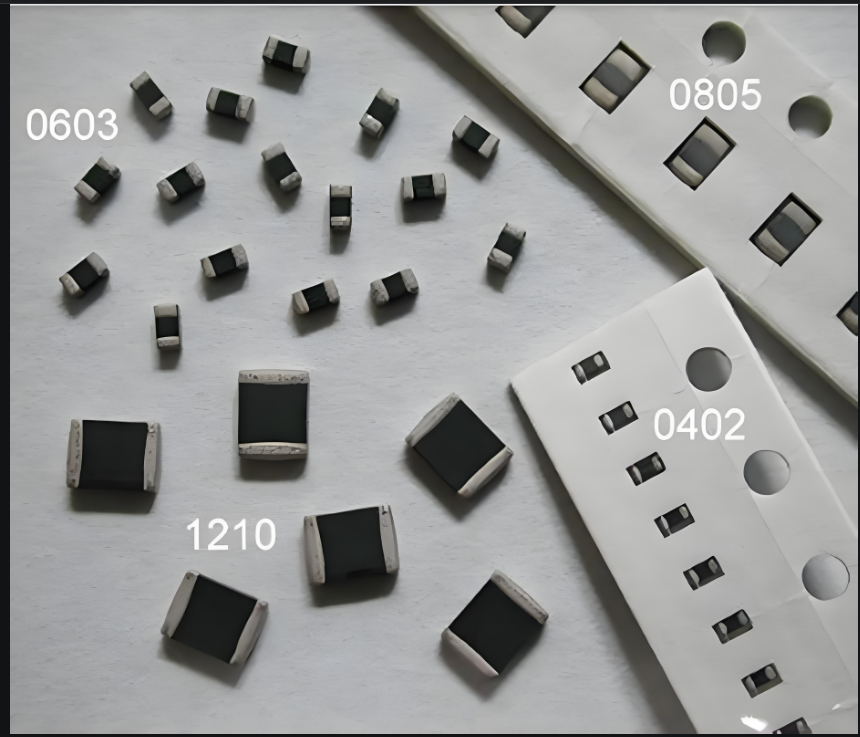

3. 微型电感

微型电感是近几年来新兴的电感器类型，因其小体积和轻便性受到青睐。其一般用于对空间有严格要求的电子产品，例如智能手机、平板电脑等设备中。

 四、功率电感在电源设计中的应用

在电源设计中，功率电感的选择与布局直接关系到整个电路的性能。开关电源中，电感器用于储存能量并实现电压转换，功率电感的选型将直接影响效率和稳定性。

1. 开关电源

开关电源通过电感器的周期性充放电，来实现电压的变换。电感量的选择需考虑到负载变化时电源输出的稳定性。较大的电感量可以平滑输出波形，但会导致响应速度变慢，因此在设计中需进行精确计算和模拟。

2. 滤波器

功率电感在滤波器中用于高频噪声的抑制。当设计高频滤波器时，必须权衡电感的损耗与滤波效果，选择适合的电感和电路设计，以达到最佳的滤波效果。

3. 电机驱动

在电机驱动应用中，功率电感可用于调节电流、降低电机工作噪音和提高效率。设计中应关注电感在不同工作状态下的性能，避免过热和损耗。

 五、功率电感的未来发展趋势

随着科技的不断进步，功率电感的制造技术和材料也在不断创新。高效、低损耗的电感器将成为未来发展的重要方向。科研人员正在探索新型材料如纳米材料和新型复合材料，以期提升电感的性能和可靠性。

同时，随着5G、人工智能和电动汽车等高科技产业的崛起，对功率电感的需求也将持续增长，推动电感技术的革新与产业升级。
