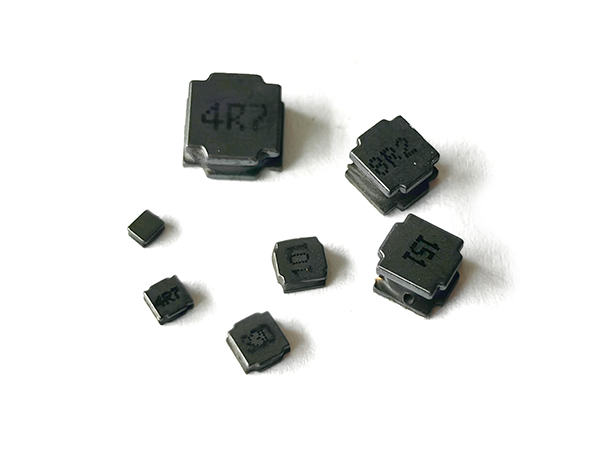

贴片电感测量指南：如何精准测量电感阻值

 一、电感的基本参数与意义

在测量贴片电感的阻值之前，我们需要了解电感器的一些基本参数。主要包括：

1. 电感值（L）：它是衡量电感多少的量，单位为亨（H），通常以微亨（μH）或纳亨（nH）来表示。

2. 直流电阻（DCR）：电感器内部绕组的电阻，通常用欧姆（Ω）表示。它影响电感器的效率和发热。

3. 自谐频率（SRF）：电感器在特定频率下表现出谐振的特性，通常以MHz表示。

 二、测量贴片电感阻值的工具和方法

 2.1 工具准备

测量贴片电感的阻值需要以下基本工具：

- 数字万用表：可用于直流电阻（DCR）的测量。

- LCR表：专门用于电感（L）、电容（C）和电阻（R）参数测量的设备。

- 烙铁和焊锡：如需将电感从电路板上取下进行测试。

 2.2 测量步骤

 1. 直接测量

如果贴片电感已经在电路板上并且没有其他元件的干扰，可以直接用数字万用表进行DCR测量。具体步骤如下：

- 将万用表调至“电阻”或“Ω”档。

- 将万用表的两个探针分别接触到电感的输入端和输出端。

- 读取显示的电阻值。注意，贴片电感的DCR值通常应该在几毫欧到几欧之间，根据具体型号得出。

 2. 拆卸测量

在一定情况下，可能需要将贴片电感从电路板上拆下进行更为准确的测量，尤其是当与其他元件串联时。测量步骤如下：

- 使用烙铁加热并移除电感。

- 确保电感器冷却，而后用数字万用表进行相似的测量步骤。

 3. 使用LCR表

LCR表是一种更专业的测量工具，能够同时测量电感、电容和电阻。其优点在于可以提供更准确的数据，并能够测量高频特性：

- 接通LCR表，并选择适当的测量模式。

- 将电感器连接到LCR表的测试端口。

- 按下测量按钮，读取电感值（L）和直流电阻（DCR）。

 4， 注意事项

1. 环境因素：在测量过程中，确保环境温度和湿度适宜，避免影响测量结果。

2. 设备校准：确保测量工具已校准，以减少误差。

3. 电感特性影响：贴片电感的电感值与其工作频率息息相关，对于高频信号，需要关注自谐频率影响。

 三、常见问题解答

 3.1 为什么需要测量贴片电感的DCR？

电感器的DCR直接影响其工作效率，过高的DCR会导致电感发热甚至损坏，因此定期检查电感的DCR值非常有必要。

 3.2 如何选择合适的贴片电感？

在选择贴片电感时，除了关注电感值外，DCR、自谐频率和负载能力也是重要指标。应根据具体应用选择合适参数的电感器。
