全面解析贴片电感CD封装：性能、应用与选型指南

在现代电子设备中，贴片电感（又称表面贴装电感）作为重要的被动元件之一，广泛应用于电源管理、射频通信和信号处理等领域。其中，CD封装作为贴片电感的一种新型封装方式，因其出色的性能和适应性受到越来越多工程师的青睐。本文将深入探讨贴片电感CD封装的特点、工作原理、实际应用及选型要点，帮助您更好地理解和选择适合的电感元件。

一, 贴片电感的工作原理与其它电感器相同，主要依赖于电流通过绕组时造成的磁场效应。它们通常用于以下目的：

1. 滤波：去除或抑制信号中的噪声；

2. 能量存储：在电源电路中暂时储存能量；

3. 谐振：与电容器共同工作形成谐振电路。

 二、CD封装的特点

CD封装电感因其独特的结构和性能特点，逐渐成为了市场上的热门选择。与其他封装方式相比，CD封装有以下优势：

 1. 优良的电感特性

CD封装的电感器具备更高的电感值，且失真度较低，使其在高频应用中表现尤为出色。它们能够提供高Q值（品质因数），在高频信号传输时减少能量损耗，实现更好的信号完整性。

 2. 出色的散热性能

得益于其合理的结构设计，CD封装电感能够有效地散热，这对于高功率电路尤其重要。稳定的工作温度有助于延长元件的使用寿命，提高整体系统的可靠性。

 3. 较强的抗EMI能力

CD封装电感在设计时考虑了电磁干扰（EMI）的防护，能够有效抑制外界干扰，确保信号传输的稳定性，适用于一些对EMI要求严格的应用场合。

 4. 多样化的应用场景

由于其独特的优势，CD封装电感被广泛应用于各种领域，如移动通讯、消费电子、汽车电子、医疗设备及工业控制等。

 三、贴片电感CD封装的工作原理

CD封装电感的工作原理基于法拉第电磁感应定律，即在导体中导入电流时，周围会产生磁场。这一过程主要包括以下几个步骤：

1. 电流流过线圈：当电流从输入端流入电感时，流经绕组的电流会产生一个围绕线圈的磁场。

2. 磁场产生反向电动势：根据法拉第电磁感应定律，磁场的变化会在电感中感应出一个反向电动势，此电动势的方向始终与电流变化的方向相反，产生阻碍电流变化的效果。

3. 储存和释放能量：电感元件利用其产生的磁场来存储能量，随后当电流变化时，电感器会将储存的能量释放出来，确保电流的平稳流动。

这种工作原理使得贴片电感特别适合于开关电源、DC-DC转换器和滤波电路等场合。

 四、贴片电感CD封装的应用

CD封装电感凭借其优异的性能，广泛应用于多种电子设备中：

 1. 开关电源

在开关电源中，CD封装电感用于电流的平滑和能量存储。它们能有效阻止电流的急剧变化，稳定输出电压，提供可靠的能量供应。无论是在电脑电源、LED驱动电源还是其他高效能电源设备中，CD封装电感都扮演着至关重要的角色。

 2. 高频滤波器

在无线通信和消费电子产品中，CD封装电感被广泛用于构建高频滤波器。其优良的电感特性和抗干扰能力使其能有效分离不同频段的信号，从而提高通信质量。

 3. 汽车电子

随着汽车电子化程度的提高，CD封装电感在汽车电子系统中的应用日益增加。例如，在电动机驱动、电源管理和安全系统中，CD封装电感有助于提升系统的功率效率和稳定性。

 4. 医疗设备

在医疗设备中，CD封装电感能够提供高精度的信号处理，确保设备的可靠性与安全性。无论是监测设备还是影像设备，CD封装电感均被广泛使用。

 五、选型指南

在选择贴片电感CD封装时，工程师需考虑多个因素，以确保选择合适的电感器件。以下是选型时需关注的几个关键要素：

 1. 电感值

根据电路需求选择合适的电感值。电感值通常以微亨（μH）表示，工程师需要根据电路的工作频率和应用需求，选定合适的电感值。

 2. 额定电流

额定电流是指电感能够安全工作的最大电流值，超出此值可能导致电感过热或损坏。在选择时，要考虑电路中的最大工作电流，并增加适当的裕量。

 3. 直流电阻（DCR）

直流电阻是电感的一个重要参数，影响其功率损耗和发热情况。选择电感时，应尽量选择DCR较低的电感，以提高系统的能效。

 4. 封装尺寸

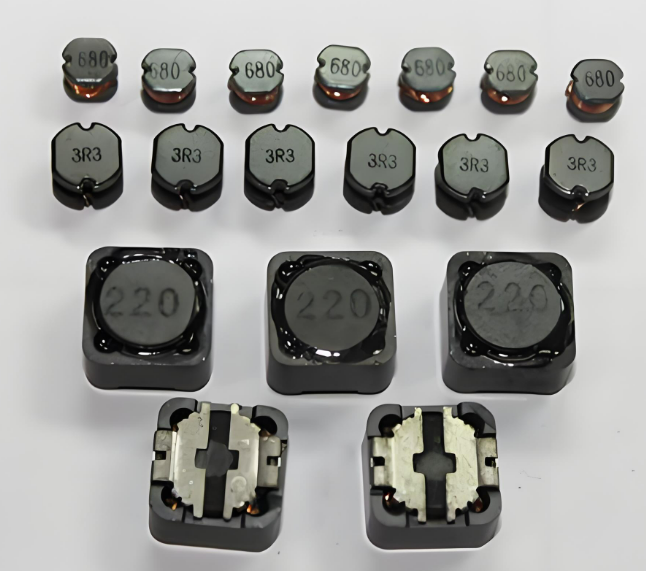

根据PCB布局及设计要求，选择合适的封装尺寸。常见的CD封装尺寸有CD32、CD43  CD54  CD68  CD75  CD105  CD106  CD108等，较小的尺寸可适应高密度设计。

 5. 温度范围

根据应用环境选择合适的工作温度范围。不同制造商的产品其温度范围略有不同，确保所选产品适合预期工作环境的温度条件。

 6. 供应商选择

选择可靠的供应商也是确保电感质量的重要因素，建议选择具有良好声誉和售后服务的厂商提供的产品。
