首先，什么是磁珠电感？磁珠电感是由铁氧体材料制成的无源元件，它的核心作用是吸收并耗散高频电磁干扰（EMI），

同时对直流和低频信号几乎无影响。它采用铁、镍、锌氧化物烧结的铁氧体材料，具备高磁导率与高电阻率特性。

磁珠电感主要有四大核心作用：第一，高频噪声抑制：能够衰减电源线、信号线上的高频传导和辐射噪声，

如开关电源纹波；第二，尖峰和瞬态干扰吸收：可以阻尼电压尖峰、振铃和浪涌，保护MCU等敏感元件；

第三，信号完整性保障：抑制高速接口（如USB/HDMI）的共模噪声，

确保数据传输准确性；第四，电源滤波：滤除电源高频纹波，为芯片提供稳定供电。

接下来我们了解磁珠电感的工作原理。磁珠的能量损耗主要通过两种机制：磁滞损耗：交变磁场使磁畴不断翻转，消耗能量转化为热量，

频率越高损耗越大；涡流损耗：交变磁场感应出涡流，因材料高电阻率产生焦耳热，损耗集中在高频段。

在等效电路模型中，电感部分（L）在低频时起主要作用，

阻抗较低；而电阻部分（R）的阻值会随频率升高而显著增大，高频时将噪声能量转化为热能。

磁珠电感的等效电路可以看作是电阻与电感的串联体，其阻抗值会随着信号频率的变化而动态变化。

它的核心功能机制是通过将干扰能量转化为热能来消耗掉，从而保护电路的信号完整性。

从阻抗-频率特性曲线来看：低频段（小于10MHz）：磁珠电感表现为低损耗电感，

对直流和低频信号几乎无阻碍；中频段（10MHz-200MHz）：阻抗急剧升高，是抑制高频噪声的主要工作频段；

高频段（超过谐振点）：寄生电容效应显现，阻抗转为容性并下降，滤波效果减弱。

磁珠按结构可分为五种类型：穿心磁珠：导线从中穿过，用于线缆滤波，

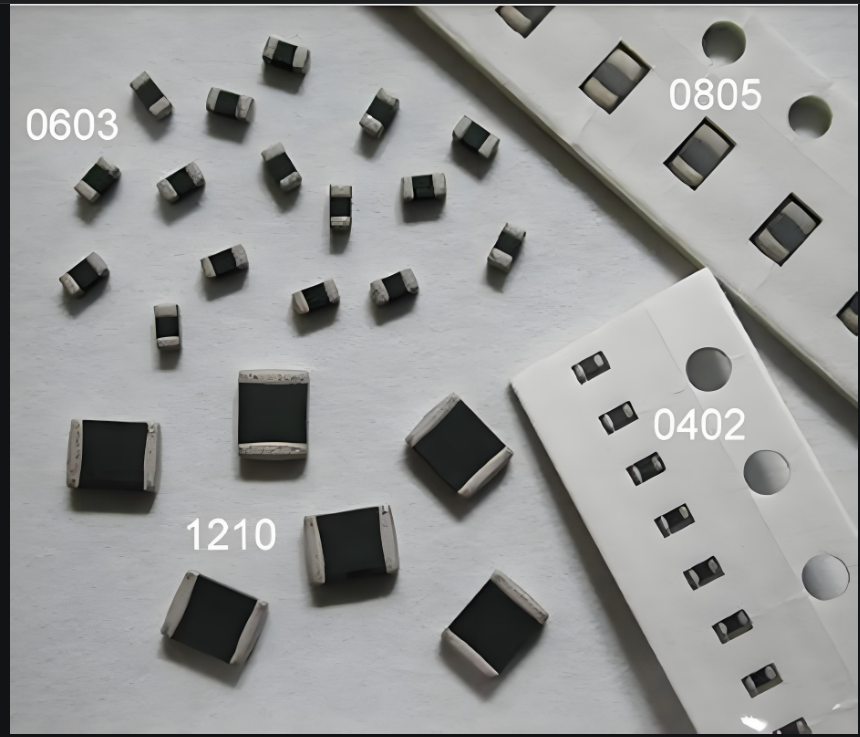

安装方便；贴片磁珠电感：最常见类型，如0402、0603   0805   1206  1210封装，

广泛用于PCB板电源和信号线；磁环：体积较大，卡扣式，用于线束、电机线等高噪声场合；

绕线磁珠：磁芯上绕线制成，可承受更大电流，DCR较低；阵列磁珠电感：多个磁珠集成，节省PCB空间，常用于多线信号滤波。

特别需要提到的是共模磁珠电感，它专门用于抑制差分信号线上的共模噪声，对共模电流呈高阻抗，

对差分电流（有用信号）呈低阻抗，广泛应用于USB、HDMI、以太网等高速差分接口。

选型磁珠电感时需要关注五个关键参数：阻抗（Z） ：通常指100MHz频率下的阻抗值，

决定对特定频率噪声的抑制能力，如30Ω、120Ω等；直流电阻（DCR） ：越小越好，可减少电路压降和功耗，

对电压敏感电路（如MCU核心电源）至关重要；额定电流（Ir） ：长期稳定工作的最大电流，

选型需留足余量，电流超限会导致磁珠饱和、发热甚至失效；饱和特性：大电流下磁导率下降会导致阻抗降低

，大电流场景必须选择抗饱和特性好的磁珠；温度范围：磁珠能正常工作的环境温度范围，

工业级和车规级产品对此有更高要求。

选型原则：匹配频率：根据需要抑制的噪声频率选择合适阻抗的磁珠；

留足电流余量：额定电流应大于电路最大工作电流的1.2倍以上；

控制DCR：电压敏感电路应选择DCR尽可能小的磁珠；考虑应用场景：

区分电源、信号、共模滤波，选择对应类型。避坑指南：地线慎用：串联易造成地弹和电位差，

可能恶化EMC性能；信号线避高阻：过高阻抗会导致信号边沿变缓、

畸变，影响完整性；不可替代电感：磁珠耗散噪声，

电感用于储能，二者不可混淆；必须配合电容：搭配电容（如π型滤波）使用，

才能达到最佳效果。在实际应用中常遇到的问题：

Q1：加磁珠电感后芯片死机或工作异常原因：磁珠电感DCR过大导致供电不足；

磁珠电感额定电流不足，大电流时饱和失效方案：测量电压降验证；更换低DCR、大额定电流磁珠电感（核心电源DCR<0.05Ω）；

空间允许时并联磁珠电感Q2：EMC测试无改善甚至变差原因：阻抗频率不匹配；未配合电容滤波；

磁珠电感位置错误（如地线）破坏地平面方案：频谱分析定位噪声频率，选型匹配磁珠；采用π型/T型组合滤波；优化布局，

避免在地线随意串联Q3：磁珠电感在工作中明显发烫原因：流经电流超过额定值，

或吸收大量高频噪声能量方案：更换大额定电流磁珠，排查电路噪声源Q4：信号线上加磁珠后波形畸变原因：磁珠电感阻抗过高

，对有用信号造成了过度衰减方案：降低磁珠电感阻抗值，或评估是否有必要使用磁珠电感
