详谈小型高频变压器的低成本且有效的噪声控制方案

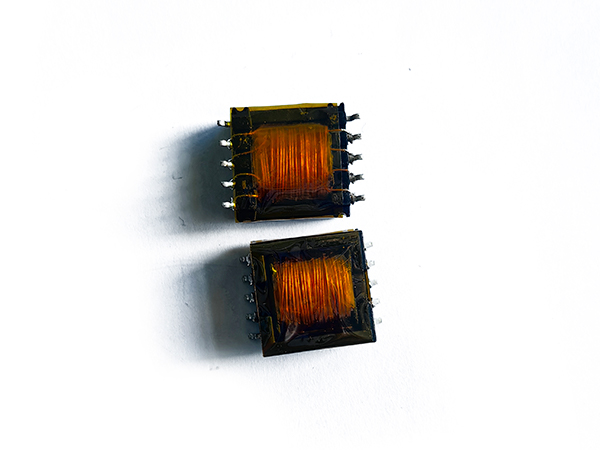

小型高频变压器的低成本噪声控制方案

一、源头优先

- 优化绕组以降低电磁力与振铃：采用同心绕组、优先让功率的次级贴近初级以增强耦合；在满足安规的前提下，次级可用三重绝缘线（TIW）以减小漏感与分布电容，降低由LC振铃引起的“啸叫”。多路输出时避免次级匝数过少，必要时采用多股并绕或箔绕组提高覆盖面与耦合度。初级绕组始端靠近漏极/开关管端，利用其作为部分屏蔽，减小相邻绕组耦合与边缘电场。上述措施通常无需改动物料成本，仅通过结构与绕法优化即可见效。- 降低磁致伸缩引发的机械噪声：对EE/EI等铁氧体磁芯，采用“玻璃珠胶”（玻璃珠:胶=1:9）替代普通环氧胶进行点胶/灌封，固化条件约100℃/1 h。该方式允许磁芯在小范围内“微动”，显著铁芯“磁致伸缩+吸引力”导致的位移噪声，工程实测可将音频噪声降低约5 dB，材料与工艺成本均较低。- 寄生参数引起的振铃与尖峰：通过减小每匝长度、合理分层与屏蔽，降低分布电容；控制漏感（与初级匝数平方相关），减小由漏感与分布电容构成的LC谐振，从源头削减可闻“振铃”。必要时在初级侧设置静电屏蔽层/铜箔并良好接地，进一步降低边缘电场与对外耦合。

二、电路与参数微调- 阻尼与吸收：将RCD缓冲中的陶瓷电容改为薄膜电容，降低介质压电效应引发的微音；或采用齐纳钳位替代RCD，既提高效率又减少可闻噪声。- 频率与调制策略：将噪声的基频或突发模式（Burst）频率调离人耳最敏感的2–4 kHz区间；在轻载/间歇场景，适当提高开关频率或调整反馈网络参数（如增大CF/RD/CB、减小RF）以抬升Burst频率，主观噪声可明显下降。- 软启动与斜率控制：适度降低dv/dt与上升沿，优化死区时间与门极电阻，减少EMI与绕组应力耦合；对反激/LLC等拓扑，优先从吸收网络与驱动波形入手，成本低、见效快。

三、结构减振与屏蔽- 局部灌封与点胶：对磁芯与绕组端部进行点胶/局部灌封（兼顾导热与阻尼），铁芯微动与绕组端部松动；注意避免过量刚性胶导致热胀冷缩开裂，优先使用弹性/阻尼型胶黏剂或“玻璃珠胶”。- 磁屏蔽与布局：在变压器外围增设铜箔屏蔽带并单点接地，作为“短路环”漏磁场对外辐射；同时优化变压器与PCB铜皮、屏蔽罩、散热片的距离与相对位置，避免形成“声桥”。- 机壳与安装：机壳内侧贴装薄型阻尼/吸声材料（如泡棉+胶膜），对>10 kHz辐射有明显；变压器与底板采用减振垫或弹性安装，削弱结构传声。

四、低成本验证与实施顺序

- 快速定位：用电流钳与麦克风同步采集，确认噪声峰是否与开关频率及其谐波/边带对应；优先排查LC振铃与磁芯松动两类高发问题。- 迭代顺序（由低到高成本）：   1. 调整频率/占空比/斜率与缓冲/钳位参数；   2. 优化绕组结构与屏蔽（同心、并绕、箔绕、初级始端靠近漏极、加静电屏蔽）；   3. 进行点胶/局部灌封与磁芯玻璃珠胶；   4. 增加铜箔屏蔽带与机壳阻尼；   5. 必要时微调安装刚度与走线布局。- 验收指标：在目标工况下，关键频带（如1×/2×/3×开关频率及其边带）的加速度谱/噪声谱相对基线下降≥3–6 dB，且无新共振峰出现；主观听感“尖锐度/嗡鸣”
