如何认识共模电感 共模电感使用过程

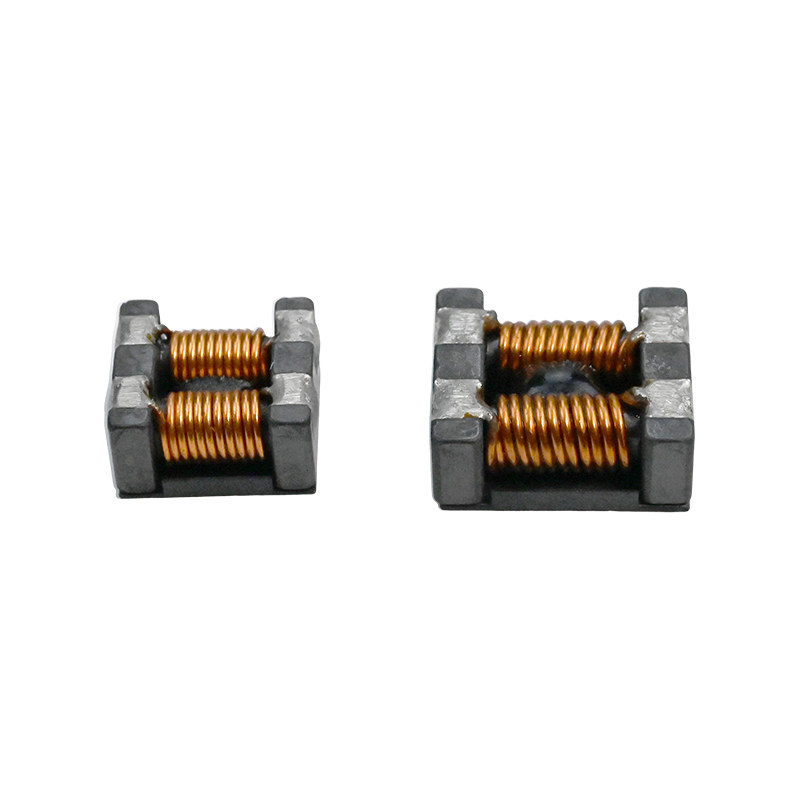

贴片共模电感（Common Mode Choke, CMC）

贴片共模电感是一种用于抑制共模干扰（Common Mode Noise）的电子元件，主要应用于电源滤波、信号传输等场景，以提高电路的电磁兼容性（EMC）。

它的核心功能是允许差模信号（有用信号）正常通过，同时抑制共模噪声（干扰信号）

1. 共模噪声 vs. 差模噪声

-共模噪声（Common Mode Noise）

  - 干扰信号在两根导线（如电源线、数据线）同方向、同相位出现。

  - 通常由外部电磁干扰（如电源辐射、地环路耦合）引起。

  - 示例：开关电源的高频噪声通过电源线传导到电网。

- 差模噪声（Differential Mode Noise）

  - 干扰信号在两根导线上方向相反（一正一负）。

  - 通常由电路内部电流变化（如负载突变）引起。

2. 共模电感的工作原理

共模电感由两个对称绕组绕制在同一个磁芯上：

- 对共模噪声

  - 两根导线上的共模电流产生的磁场同向叠加，电感呈现高阻抗，抑制噪声。

- 对差模信号：

  - 两根导线的电流方向相反，磁场相互抵消，电感几乎无感抗，信号可正常通过。

简单理解：共模电感像是一个“噪声过滤器”，只阻挡共模干扰，不影响正常信号。

3. 共模电感的主要参数

| 参数 | 说明 |

| 阻抗（Z） | 如100Ω @ 100MHz，表示在100MHz下对共模噪声的抑制能力 |

| 额定电流| 允许通过的最大电流，超过可能导致磁芯饱和 |

| 频率范围 | 有效抑制噪声的频率（如1MHz~1GHz） |

| 电感量（L） | 通常为几μH~几十mH，影响滤波效果 |

|封装 | 插件式（如TOKO型）或贴片式（如0805、1206     1812   5020  ） |

4. 典型应用

1. 电源滤波

   - 用于AC/DC电源输入/输出端，防止高频噪声污染电网或影响负载。

   - 示例：电脑电源适配器、充电器中的EMI滤波电路。

2. 高速信号线抗干扰

   - 用于USB、HDMI、以太网等数据线，减少电磁辐射（EMI）和外部干扰。

3. EMC（电磁兼容）设计

   - 帮助产品通过FCC、CE等电磁兼容认证。

5. 共模电感 vs. 差模电感

| 特性 | 共模电感 | 差模电感 |

| 结构 | 双绕组，绕在同一磁芯 | 单绕组，串联在电路中 |

| 抑制对象 | 共模噪声 | 差模噪声 |

| 阻抗特性 | 对共模信号高阻抗，差模信号低阻抗 | 对差模信号高阻抗 |

| 典型应用 | 电源EMI滤波、数据线抗干扰 | 电源DC-DC滤波 |

6. 如何选择共模电感？

- 根据噪声频率：选择阻抗峰值匹配干扰频段的型号（如100MHz噪声选100Ω@100MHz）。

- 根据电流需求：额定电流需大于实际工作电流，避免磁饱和。

- 根据安装方式：插件式（大电流）或贴片式（小型化设计）。

总结

- 共模电感 = 共模噪声滤波器，用于抑制同相干扰。

- 关键作用：提升EMC，防止噪声影响电路或污染电网。

- 常见应用：电源、数据线、通信设备等。

正确使用共模电感可以显著降低电磁干扰，提高系统稳定性！
