 如何选择合适的功率电感：详尽指南

在现代电子设备中，功率电感是至关重要的元件，它们在电源管理、滤波和能量存储中发挥着重要作用。选择合适的功率电感可以显著提高电路的性能和效率。在这篇文章中，我们将深入探讨如何挑选功率电感，涵盖电感的基本知识、选择技巧及应用实例。

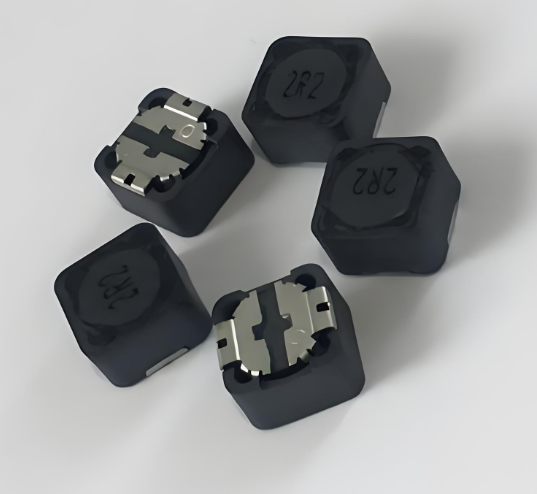

 一、功率电感的基本知识

功率电感是一种由导线绕制成的电感器件，主要用于存储和释放电能。它们通常用于开关电源、升压/降压转换器以及其他变换器中。功率电感按其使用目的可分为以下几类：

1. 滤波电感：用于平滑电流波形，减少纹波。

2. 储能电感：在电源转换器中，将能量存储以供电流脉冲使用。

3. 变压器电感：用于电能的转换和传输。

在选择功率电感之前，需要理解以下几个关键参数：

- 电感量（L）：决定了电流变化速度和能量存储能力。

- 直流电阻（DCR）：影响导通损耗，低DCR有助于提高效率。

- 额定电流（ISAT）：电感在饱和时能够承受的最大电流。

- 质量因数（Q）：表示电感的损耗程度，Q值越高，损耗越小。

- 工作温度范围：确保电感可以在预期环境下工作。

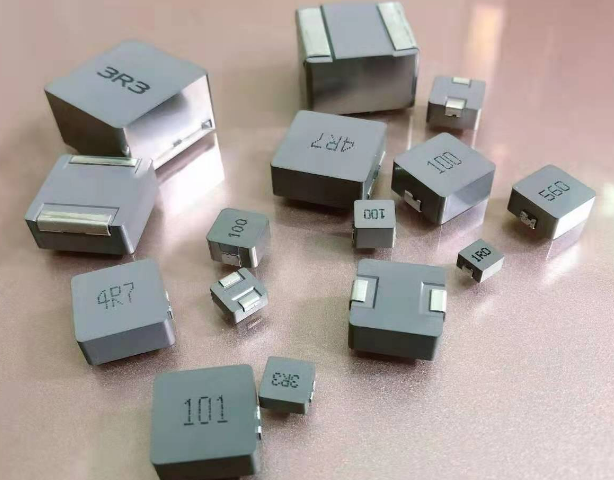

 二、选择合适功率电感的技巧

选择功率电感时，需要从不同维度进行评估，以下是一些实用的选择技巧：

 1. 确定电感量

功率电感的电感值是设计的重要参数，它直接影响到电源转换器的性能。根据电路设计的工作频率、负载电流等因素，合理选择电感量。

- 对于高频应用（如开关电源），通常需要较小的电感值。

- 低频应用则可以选择较大的电感值。

 2. 考虑直流电阻（DCR）

DCR是电流流过电感时产生的损耗。选择时应尽量选择DCR较低的电感器，尤其当电源效率要求较高时。

- 低DCR电感可以减少在高负载下的能量损耗，提高整体电源效率。

 3. 检查饱和电流（ISAT）

饱和电流是指当电流超过一定值时，电感不再按正常电感值工作。选择时，需确保所选电感的ISAT值高于电路的最大工作电流。

- 例如，如果电路的最大工作电流为2A，那么应该选择ISAT>2A的电感，以避免饱和现象。

 4. 评估质量因数（Q）

质量因数Q值表示电感的能量损耗。高Q值可以确保电感在高频工作时更加有效。选择Q值高的电感器可以更好地实现高效能电子设备。

- 不同的应用对Q值有不同的要求，因此应根据具体情况做出选择。

 5. 了解工作温度范围

不同的应用环境会影响电感的性能和寿命。因此，在选择电感时，需要考虑其工作温度范围是否符合电路的要求。

- 例如，工业应用通常需要较宽的温度范围，而消费类产品可能对温度的要求相对宽松。

 三、常见应用及相应电感选择

为了更好地掌握如何选择功率电感，下面我们以几种常见的应用为例，帮助您更好地理解。

 1. 开关电源

在开关电源中，功率电感通常用于储存和转换能量。选择时：

- 电感值应根据开关频率和负载情况进行计算，一般选择100μH到1mH之间的电感。

- 确保DCR低于50mΩ，以减少能量损耗。

- ISAT一般选择额定值的150%以应对突发的电流需求。

 2. DC-DC变换器

不论是升压还是降压变换器，功率电感都扮演着重要角色。选择时需要考虑：

- 根据变换器的工作频率选择适当的电感值。

- 校验ISAT值，确保电感可以承受瞬时负载。

- 选择Q值较高的电感，以提高转换效率。

 3. 滤波器设计

在滤波器设计中，电感用于抑制高频噪声。选择时须关注：

- 较大的电感值能更有效隔离低频信号与高频噪声。

- DCR低有助于减少信号损失。
