 绕线电感与叠存电感的全面解析：选择合适的电感解决方案

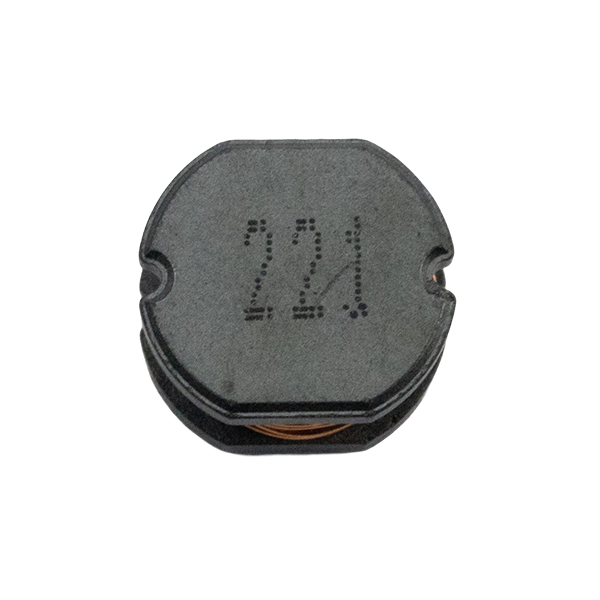

 一、绕线电感的基本概念

绕线电感是通过在绝缘材料上缠绕导线而形成的电感器。其基本构造简单，通常由一个磁芯和导线组成。

绕线电感的电感量取决于导线的圈数、磁芯的材料、以及磁芯的几何形状等因素。

绕线电感通常用于高频、低频等各种应用场合，能够有效储存电能并以磁场的形式释放。

 1.1 优点

- 可以从1微亨-10毫亨高电感值，有功率电感和差模电感，两种不同参数；通过减少绕组的圈数，可以轻松获得功率电感值。

同样；通过增加绕组圈数，可以轻松获得差模电感值。

这使得绕线电感在需要大电感量的情况下成为理想选择。

- 灵活性强：由于其结构相对简单，设计时可以根据需要调节绕线圈数，以获得所需的电感值。

- 应用广泛：绕线电感可用于储能，功率，滤波器、差模、谐振电路等多种场合，适用于不同的频率范围。可以过不同大电流

 1.2 缺点

- 体积较大：由于绕线电感需要缠绕磁芯上，可以做出不同的感量，其体积相对比叠存电感要，不适合体积受限的场合。

- 生产成本：制作过程中自动化产线，生产效率较高，尤其是在小批量生产时。

- 频率响应差：在高频应用中，绕线结构可能导致较强的寄生电容，进而影响性能。

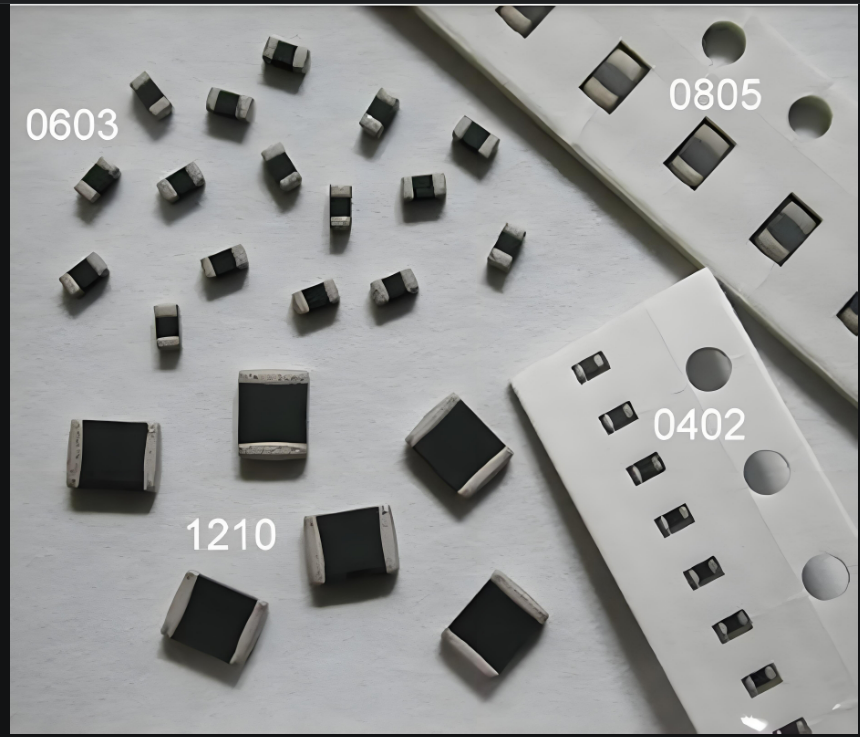

 二、叠存电感的基本概念

叠存电感是由多个电感芯片叠加在一起形成的电感器，通常由一个或多层磁芯与导电银浆共同组成。

叠存电感的设计使得其能够在较小体积内实现较高的电感值，适合现代电子设备的紧凑设计需求。

 2.1 优点

- 体积小巧：叠存电感的结构设计使其能够在非常小的体积内实现较高的电感值，非常适合手机、平板、电源管理等小型电子设备。

- 自动化生产：叠存电感的生产流程简化，适合自动化生产，生产效率高，成本相对较低。

- 适应高频：由于其结构合理，叠存电感在高频性能方面更为优越，能够有效降低寄生电容。

 2.2 缺点

- 电感值有限：虽然叠存电感在体积上有优势，但其电感值的上限相对较低，对于一些需要特别高电感值的应用，可能不够用。

- 热管理问题：在高功率应用中，叠存电感可能会产生较大的热量，影响其长期稳定性。无法过大电流

- 结构敏感性：叠存电感的制造过程需要严格控制，任何微小的偏差有可能导致较大的性能波动。

 三、主要区别对比

通过对绕线电感和叠存电感的深入解析，我们可以发现这两者在以下几个方面有显著区别：

| 对比方面      | 绕线电感                     | 叠存电感                     |

|-------|------|------|

| 制作工艺      | 自动化生产，效率高        | 自动化生产，效率高           |

| 体积          | 较大                         | 小巧                         |

| 电感值        | 可调范围大                   | 电感值上限有限               |

| 高频响应性能  | 较差                         | 优越                         |

| 应用领域      | 广泛                         | 适合紧凑型电路               |

| 成本          | 生产成本高                   | 生产成本相对低               |

I 电流          I可以过大电流                 I 电流较小

 四、应用场合的选择

 4.1 何时使用绕线电感

在需要高电感值并且对体积没有严格要求的场合，绕线电感是最佳选择。

例如，在电源变压器、音频放大器的滤波电路等应用中，绕线电感可以提供高效、稳定的电感储存。

 4.2 何时使用叠存电感

对于体积有限而需要稳定高频性能的电子设备，如手机、便携式设备以及许多现代电源管理方案，叠存电感是最佳选择。

其小巧的设计和优越的高频性能可以满足现代电子设备日益增强的性能需求。

 五、未来的发展趋势

随着科技的不断发展，电感器行业也在不断创新。未来的电感器可能会使用新型材料和结构设计，以进一步提高效率和减少体积。

同时，随着物联网（IoT）和电动车辆（EV）等新兴技术的发展，电感器的市场需求将会继续增长。
