 一体成型电感的优缺点全解析：如何选择适合你的电感

在现代电子电路设计中，电感器件扮演着至关重要的角色，尤其是一体成型电感（Integrated Inductor）。

它以其紧凑的设计和卓越的性能被广泛应用于各种电子设备中。然而，正如每一个技术选择都有其优缺点，一体成型电感同样不例外。

本文将从多角度深入分析一体成型电感的优缺点，帮助工程师和设计师在选择时做出明智的决策。

 一、一体成型电感的基本概念

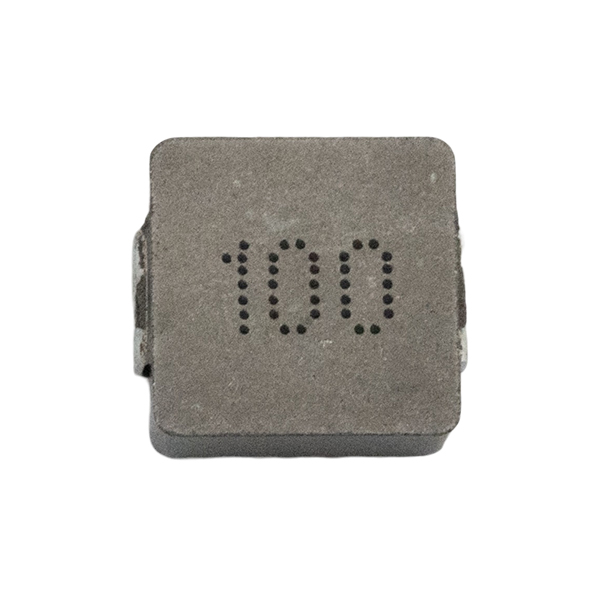

一体成型电感是一种通过特殊技术将电感绕组与磁芯结合成一个整体的电感器件。

与传统电感相比，它的结构更加紧凑，可以在有限的空间内提供更高的电感值。

其使用广泛，主要应用于开关电源、功率放大器、射频电路及电信设备等领域。

 二、一体成型电感的优点

1. 空间节约

   一体成型电感能在设计中节省大量空间，尤其在小型化趋势日益明显的现代电子设备中，其紧凑的设计使得电路板的布局更加合理。

2. 高性能

   由于其设计与构造的优化，一体成型电感通常提供更低的直流电阻（DCR）和更高的电流承载能力。

这意味着在高频率和高负载情况下，能够保证稳定的性能。

3. 解决电磁干扰（EMI）问题

   一体成型电感的设计使其能有效抑制电磁干扰，由于绕组和磁芯结合得更紧密，产生的电磁辐射更少。

这对于高频电路中特别重要，有助于提高电路的可靠性和稳定性。

4. 一致性和稳定性

   一体成型电感的制造工艺使得每一个器件在性能上更加一致，差异性小。这对于要求严格电路性能的应用场合尤为重要。

5. 成本效益

   尽管初期投入可能相对较高，但在高批量生产中，一体成型电感的成本优势逐渐显现，能有效降低整体系统的生产成本。

 三、一体成型电感的缺点

1. 有限的电感范围

   虽然一体成型电感在一定范围内表现出色，但其可调范围相对较小，可能无法满足某些特殊应用的需求。

这对于需要高电感值或极低电感值的应用来说，可能成为一个限制因素。

2. 热管理问题

   一体成型电感在工作时会产生热量，因此有效的热管理变得尤为重要。如果散热设计不足，可能导致电感性能下降，甚至烧毁。

3. 无法更换维修

   一体成型电感的一个显著缺点是，一旦出现故障，往往需要整块更换，这可能带来较高的维护成本和停机时间。

在某些情况下，传统可更换电感的灵活性就显得尤为重要。

4. 生产工艺复杂

   一体成型电感的制造工艺相对复杂，涉及到精密的焊接和成型，可能提高生产过程中出现缺陷的风险。

这就要求厂家具备更高的技术水平及严格的质控流程。

 四、如何选择合适的一体成型电感

在选择一体成型电感时，设计师和工程师需要考虑多个关键因素，确保选取的电感器件能够满足具体应用需求。

1. 电感值和额定电流

   根据电路设计要求，选择合适的电感值和最大额定电流。避免选择电感值过高或过低的产品，可能导致电路无法正常工作。

2. 直流电阻（DCR）和品质因数（Q值）

   DCR越低，电感的效率越高；而Q值则影响电感在高频应用中的表现。因此，这两个参数在选择过程中需被重视。

3. 外部尺寸和封装类型

   确认所选电感的外部尺寸是否适合设计空间，特别是在紧凑型电路中，封装类型也要与电路板设计兼容。

4. 热特性

   评估电感在工作条件下可能产生的热量，并设计合适的散热方案。必要时，选择具备优良热性能的电感以确保其稳定运行。

5. 长期可用性和供应链稳定性

   选择供应商时，考虑其长期可用性及供应稳定性，对于大规模生产尤为重要，能够确保产品持续供应并降低潜在风险。

 五、结论

一体成型电感以其独特优势在现代电子组件中占据了重要位置，但其也有一些不可忽视的缺点。

在进行设计时，充分理解这些优缺点，并结合自身需求进行综合评估，将有助于做出明智的选择。

希望本篇分析能为您在选择电感的过程中提供有价值的信息和建议。
