 贴片电感的选型与应用指南

 一、贴片电感的基本概念

电感是一种储存电能的被动元件，其基本原理基于电磁感应。贴片电感，顾名思义，是一种贴片式封装的电感器。

它们因体积小、重量轻、便于自动化贴装而广泛应用于小型化电子产品中，如智能手机、平板电脑、笔记本电脑以及各种传感器等设备中。

 二、贴片电感的工作原理

贴片电感的工作原理基于法拉第电磁感应定律。当电流通过电感时，会在其周围产生磁场。

电流变化时，磁场也会发生变化，从而在电感中感应出电压，

这种现象称为自感。贴片电感的主要参数包括电感值（L）、直流电阻（DCR）、额定电流、抗直流磁场能力和工作频率范围等。

 三、选择贴片电感的关键参数

选型时需要关注多个关键参数，主要包括：

1. 电感值（L）：这是电感的基础特性，通常以亨利（H）为单位，

工程师需根据电路需求来选择合适的电感值。一般情况下，电感值越大，电流的变化速率影响越小，但同时也会影响电路的响应速度。

2. 直流电阻（DCR）：这是电感在直流电流下的电阻值，影响电感的功耗及效率。DCR越小，电感的功耗越低，适合功耗敏感的应用。

3. 额定电流：电感可以承受的最大直流电流，当电流超过该值时，电感可能会发生饱和，导致电感值降低，因此选择额定电流时，应充分留出安全裕量。

4. 自谐频率（Fres）：这是电感的自谐频率，影响到电感在高频工作的稳定性和性能。在高频电路中，选择Fres高的电感器可以有效抑制谐波影响。

5. 工作温度：确保所选电感在设计工作环境的温度范围内可靠运行，避免因为温度过高造成的性能衰减。

6. 封装尺寸：根据电路板的空间限制选择合适的封装尺寸。

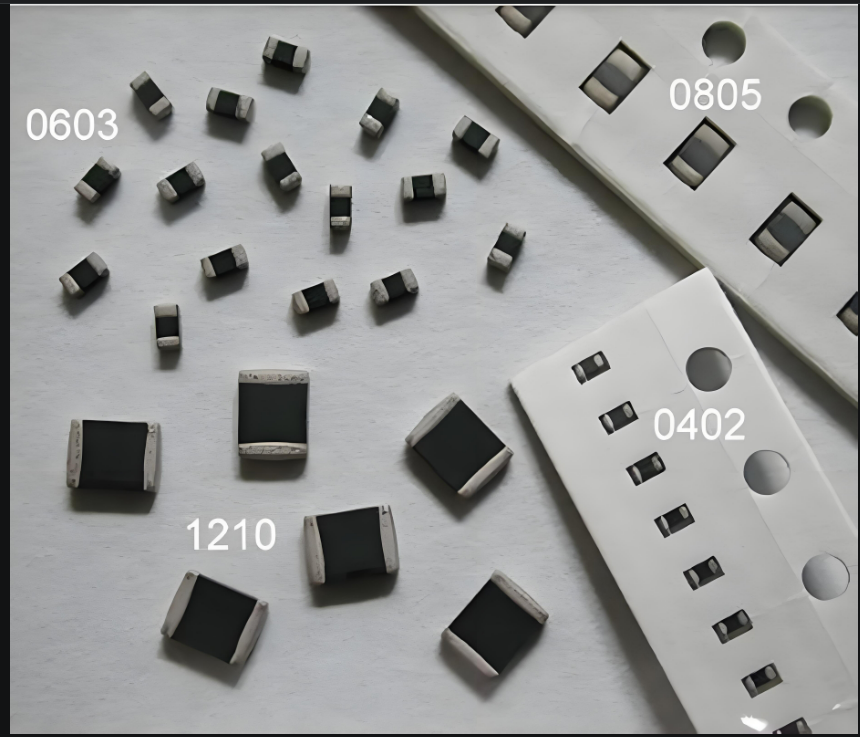

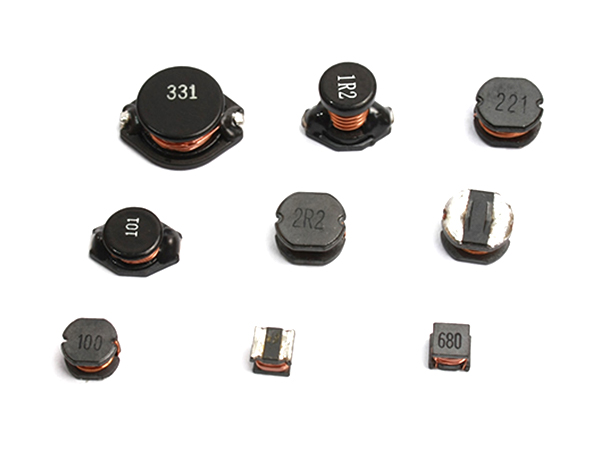

常见的封装有0603、0805、1008  1206  1210  CD32  CD43  CD54  CD75  CD105  CD108 NR3015 NR4020根据空间需求做合理选择。

7. 材料和制造工艺：贴片电感材料（如铁粉、陶瓷等）和制造工艺直接影响电感的性能和成本。

通常陶瓷电感具有更好的高频特性，而铁粉电感则在较低频率下表现更佳。

 四、贴片电感的应用领域

1. 电源管理：在DC-DC转换器、降压变换器和升压变换器中，贴片电感用于储存电能并转换电压。它们可改善电源的稳定性和效率。

2. 滤波器：在射频（RF）应用中，贴片电感常用作低通滤波器和高通滤波器的一部分。它们可以有效抑制高频噪声，提高信号的质量和稳定性。

3. 信号调节：在无线通信、音频处理等行业，贴片电感在信号调节、平衡和分离等方面起着关键作用，确保信号传输的清晰度和准确性。

4. 电磁兼容性（EMC）：通过恰当的选型和布局，贴片电感能有效抑制电磁干扰，提高设备的电磁兼容性，确保各部件能够和谐工作而不产生干扰

5. 功率放大器：在高功率或高频应用中，贴片电感能够承担较大的电流负荷，用于功率放大器的输出端，以优化功率传输和信号质量。

 五、贴片电感的选型流程

选择合适的贴片电感，需要遵循一定的流程：

1. 需求分析：根据产品的功能需求，明确所需电感的电感值、额定电流和工作频率等基本参数。

2. 参数匹配：在材料特性与电性指标上进行对比，挑选出符合电路性能要求的电感产品。同时，需要考虑电感在特定工作条件下的稳定性和可靠性。

3. 模拟测试：在实际应用中，使用仿真工具对选型结果进行验证。根据模拟结果，调整电感参数，确保电路满足设计目标。

4. 样品评估：对选中的电感进行样品测试，评估其性能是否符合预期，包括高频特性、温度特性和耐久性等。在不同温度和负载条件下进行测试，观察其稳定性和可靠性。

5. 最终选型：基于实际测试结果，选择性能最佳、性价比高的电感器进行批量采购。
