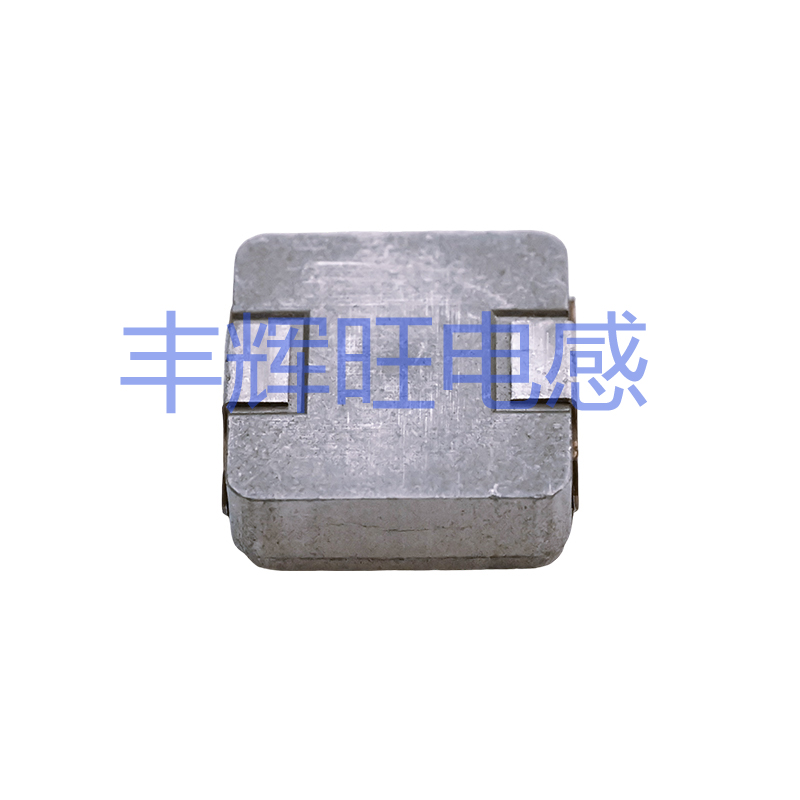

一体成型大功率电感
一体成型电感:提升电子设备性能的关键组件
在现代电子设备中,一体成型电感的应用越来越广泛,因其独特的设计和性能优势,逐渐成为了各种电子设备中不可或缺的关键组件。随着技术的不断进步,市场对高效率、高性能的电感需求日益增长,尤其是在高频应用、降噪处理以及开关电源等领域,一体成型电感展现出了显著的优势。本文将详细探讨一体成型电感的工作原理、优势、应用领域以及未来发展趋势。
一体成型电感的工作原理
一体成型电感是一种将电感线圈与磁芯、基座等部件一体化设计的电感器件。它通过电流的变化在其周围产生磁场,进而储存能量。电感的主要参数包括电感值、直流电阻(DCR)、自谐频率和饱和电流等。在一体成型电感中,电感线圈通常采用铜线绕制而成,而磁芯则由高导磁材料制成,以减少损耗并提高感应效率。
磁芯的重要性
在一体成型电感的设计中,磁芯的材料和形状对电感性能有着重要影响。使用高磁导率的材料可以显著提高电感的性能,因为这种材料能够有效减少磁场的损耗。同时,磁芯的形状设计也会影响磁通的分布和电感的感值,采用合理的设计可以达到最佳的感应效果。
工作机制
一体成型电感在工作时,电子流经电感线圈,在线圈周围形成磁场。当电流发生变化时,磁场也随之变化,此时,电感会产生一个反向电动势(EMF),抵抗电流的变化。这个过程实现了对电流变化的抑制,使得电感具有储存和释放电能的能力。这一特性在各种电源管理、滤波和信号处理应用中都有着显著的作用。
一体成型电感的优势
一体成型电感的设计相较于传统的电感器件,具有多个优势:
1. 空间利用率高
一体成型电感通常具有较小的体积,能够在有限的空间中提供高效的电感值,这使得它非常适合在空间受限的电子设备中使用,如智能手机、平板电脑等。
2. 成本效益
将多个组件整合为一体,不仅降低了生产步骤和时间,还能够减少材料浪费,从而在一定程度上控制了生产成本。这对大规模生产尤为重要。
3. 提高可靠性
一体成型设计减少了焊接和连接部件,这降低了故障的可能性,使得电感产品整体性能更加稳定可靠。
4. 优良的电磁干扰(EMI)性能
一体成型电感在设计上可以有效减少电磁干扰,提升信号的稳定性,尤其是在高频应用中表现尤为突出。
一体成型电感的应用领域
一体成型电感广泛应用于众多电子设备和系统中,其应用领域主要包括:
1. 电源管理
在开关电源、直流-直流转换器等电源管理系统中,一体成型电感用于平滑输出电压,降低输出纹波,提升稳压性能。它的高稳定性和低电阻特性使其成为电源设计中的首选组件。
2. 信号处理
在音频和视频设备中,电感通过滤波功能去除不必要的频率,保证信号质量。这对于精密的数码音频传输和高定义视频信号尤为重要。
3. 高频应用
随着5G通讯、物联网等高频技术的发展,对电感的性能要求越来越高。一体成型电感在高频应用中表现出色,能够有效提高信号的传输效率。
4. 电动工具和电机驱动
在电动工具和各种电机驱动系统中,一体成型电感用于滤波和能量存储,确保设备在负载变化时的稳定运行。
5. 汽车电子
在现代汽车中,电动汽车和智能驾驶系统对电子元件的要求极为严格,包括对一体成型电感的需求,以其高效、可靠的特性支持复杂的电子控制系统。
未来发展趋势
随着科技的迅速发展,一体成型电感的未来发展也将面临新的机遇和挑战。
1. 微型化与高性能
随着电子设备持续向小型化发展,对于电感的小体积、高功率密度和高性能要求越来越高。一体成型电感的制造技术将需要不断创新,以满足市场需求。
2. 新材料的应用
随着新材料科学的发展,未来一体成型电感可能会采用更为先进的磁性材料,进一步提升电感的效率与稳定性。例如,采用纳米晶材料或新型复合材料来制备磁芯,以改善磁性能并提升整体效率。
3. 智能制造
随着智能制造和自动化技术的推广,生产过程将更加高效精细。一体成型电感的生产过程将逐步向智能化、自动化转型,以实现更高的生产效率和产品一致性。
综上所述,一体成型电感作为电子设备中的重要组件,以其独特的设计和优越的性能在各个领域中发挥着越来越重要的作用。未来,随着科技的不断进步,对一体成型电感的需求将持续增长,而其技术和材料的发展也将为行业带来新机遇。
