 CD贴片功率电感的温升与电流关系解析

CD贴片电感，CD绕线贴片电感, 贴片电感,贴片绕线电感尺寸, CD电感, 贴片电感应用,电感选型

在现代电子设备中，功率电感是不可或缺的重要元件。特别是CD贴片功率电感，其在电路中起到储存能量和调节电流的重要作用。

因此，了解CD贴片功率电感的温升与电流的关系，对于设计高效能、电路至关重要。本篇文章将详细探讨CD贴片功率电感的特性及其在工作过程中如何受到电流影响而引发的温升现象。

 一、CD贴片功率电感的基本概念

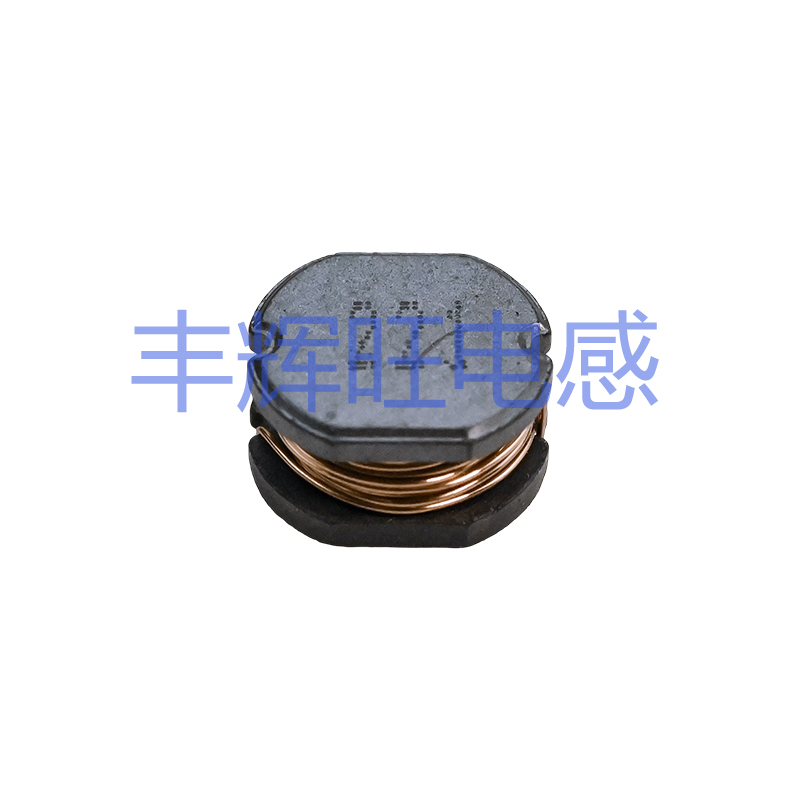

CD贴片功率电感，通常指的是一种表面贴装（SMD）电感，其核心材料通常采用铁氧体或者其他高导磁材料，能够在高频应用中提供优异的电感性能。与传统的线圈电感相比，CD贴片功率电感具有体积小、重量轻、易于安装等优点，广泛应用于DC-DC转换器、开关电源、滤波器等领域。

 1.1 CD贴片电感的构造

CD贴片电感的构造主要由线圈、磁芯和外部引脚组成。其中，线圈由导电材料（如铜）制成，通过绕制形成电感效应。磁芯的材料选择直接影响电感的性能和适应性，不同材料的导磁率各有优劣，适用于不同的工作频率和负载条件。

 1.2 电感的性能参数

在选购CD贴片功率电感时，一些关键参数需要重点关注，包括电感值（单位：H）、额定电流、直流偏置（DC Bias）、直流电阻（DCR）、自谐振频率（SRF）等。理解这些参数对理解电感在电路中的工作原理至关重要。

 二、温升的成因

让我们来了解影响CD贴片功率电感温升的主要因素。温升是指电感在通电工作过程中，因电流通过而产生的温度上升现象，通常是对电感性能和寿命影响较大的因素之一。

 2.1 直流电阻（DCR）

CD贴片电感的直流电阻指的是电流通过线圈时所遇到的电阻。这个参数直接与温升成正比，DCR越大，在同样电流下产生的热量就越多，导致温升越明显。

 2.2 电流负荷

在应用中，电感所承受的电流负荷是决定其温升的重要因素。电流越大，流经电感时产生的焦耳热（I²R损耗）越多，从而加大了电感的温度。因此，在设计电路时，需要综合考虑电感的额定电流，确保在规定范围内使用。

 2.3 环境温度

环境温度也是一个不可忽视的因素。电感在高温环境下工作时，基于热传导的原理，其温升速度会加快，可能对电感的耐用性和稳定性造成影响。

 三、温升测试与评估

为了验证CD贴片功率电感在工作状态下的温升，通常需要进行温升测试。这一过程通常涉及以下几个步骤：

 3.1 测试准备

收集必要的设备，包括温度测试仪、数字万用表、负载电源等，确保测试环境达到标准工作状态。

 3.2 测试流程

设置电感在不同电流负载下工作，观察其温升变化。通过温度测试仪不断记录不同电流条件下的电感温度，绘制出温升曲线，以评估其性能。

 3.3 数据分析

通过与厂家提供的额定参数进行对比，判断电感在实际工作中是否超出预期。若温升过高，需要检查电感的选型是否合理，是否需增加散热措施。

 四、如何降低CD贴片功率电感的温升

在设计阶段，我们可以采取多种措施来降低CD贴片功率电感的温升。

 4.1 选择合适的电感

根据电路的工作环境选择合适参数的电感是降低温升的基础。适当提高电感值，或选择高导电率材料的电感，能够有效降低电流通过时产生的热量。

 4.2 增加散热措施

可以通过增加散热装置，如散热片风扇等，来降低电感的温度。此外，合理布局电路板，避免电感与其他热源靠近，也是提升散热效果的重要措施。

 4.3 优化电路设计

在电路设计上，通过降低工作频率或减少电流负荷，从源头减少电感的温升。此外，合理选择电感并联或者串联的组合方式，也能有效改善温度特性。

 五、结论

CD贴片功率电感在电子设备中占有重要地位，其温升与电流的关系直接影响到设备的性能与可靠性。通过合理选型、有效的散热以及优化电路设计，可以显著降低CD贴片功率电感的温升，电子设备的使用寿命和稳定性。在未来的发展中，随着科技的进步，希望在电感技术及其应用上能够探索出更多创新的解决方案，为各类电子设备提供更加出色的性能。
