CD贴片功率电感的性能参数详解

在现代电子设备中，CD贴片功率电感作为一种关键的被动元件，其性能参数直接影响到电路的效率和稳定性。随着科技的不断进步，

对电感器的性能要求也日益提高，尤其是在功率管理和信号处理领域。本文将详细探讨CD贴片功率电感的各项性能参数，从而帮助设计师更好地理解其在电路中的应用。

 一、CD贴片功率电感的基本概念

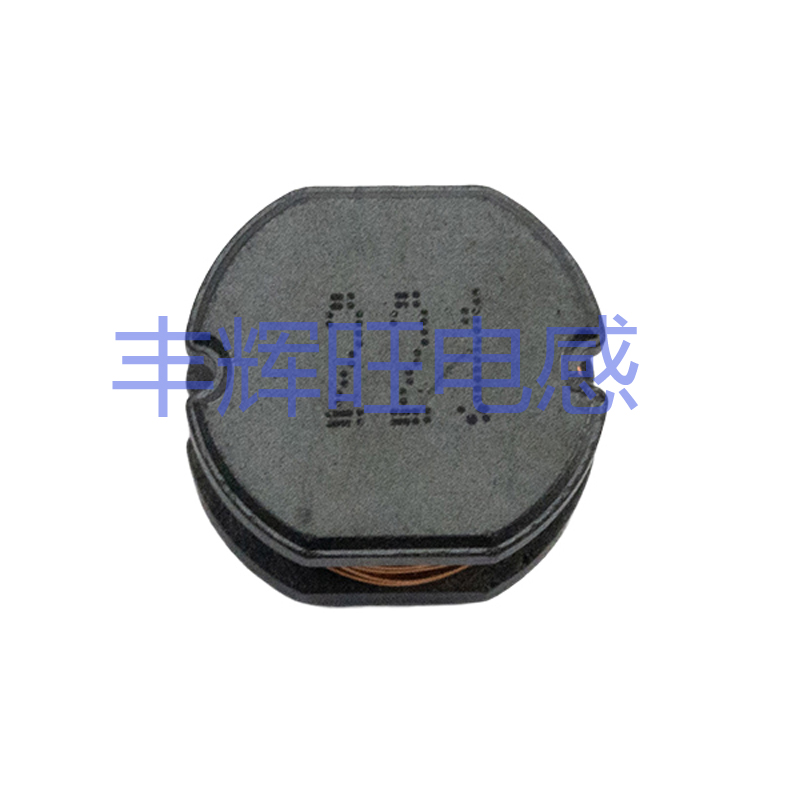

CD贴片功率电感是一种在电路板表面安装的电感器，通常采用陶瓷或金属材料封装。它的主要功能是储存电能并抑制电流的变化，

从而在电路中实现滤波、耦合、去耦和储能等功能。这种电感器以其小型化、低损耗和高可靠性，成为电子设备特别是在便携式设备中的重要组成部分。

 二、性能参数解读

CD贴片功率电感的性能参数包括自感值（L）、直流电阻（DCR）、额定电流（Ir）、饱和电流（Isat）、等效串联电阻（ESR）等。以下将对每个参数进行详细讨论。

 1. 自感值（L）

自感值是电感器的重要性能指标之一，通常以亨利（H）为单位。它表示电感器在电流变化时，能储存多少电能。

自感值的大小直接影响电路的频率响应和滤波性能。高自感值意味着电感器能更好地储存能量，有助于提升电路的抗干扰能力。

在选择电感器时，设计师需要根据具体的电路要求来选定适当的自感值。自感值的选择应考虑到电路的工作频率、信号类型及负载特性等因素。

 2. 直流电阻（DCR）

直流电阻是影響功率电感效率的关键参数之一，指的是电感器在直流电流作用下的电阻值。DCR越小，电流通过时产生的热量就越少，

从而可以提高功率电感的整体效率。在高频应用中，DCR的降低尤为重要，因为高DCR会导致显著的热量损失，进而影响电感的性能和稳定性。

设计师在选择电感时应优先考虑DCR的值，通过选用高导电性的材料和优化结构设计来减少电阻，提高电感的效率。

 3. 额定电流（Ir）

额定电流是指电感器在一定条件下能够稳定工作的最大直流电流。超过此电流，电感的性能可能会受到损害，甚至导致烧毁。

因此，在电路设计中，设计师必须确保电感的额定电流大于或等于电路中可能出现的最大电流。

为确保电感器的安全运行，应考虑到实际使用中的电流波动和瞬态情况，以避免因过电流导致的失效。

 4. 饱和电流（Isat）

饱和电流是指当电感器的电流达到该值时，电感的自感值将骤然降低，导致其无法正常工作。饱和现象通常会导致电感性能不稳定，

进而影响电路的正常功能。在选择电感器时，设计师需要确保电感的饱和电流值大于电路中预计的最大电流，以保证其在各种工作条件下的可靠性。

 5. 等效串联电阻（ESR）

等效串联电阻是指电感器在交流信号下的等效阻抗，这个参数直接影响到信号的损耗。在高频应用中，ESR是影响电感性能的重要因素，

设计师应优先选择ESR较低的电感器以降低信号损耗，提高系统效率。

 三、CD贴片功率电感的应用场景

CD贴片功率电感被广泛应用于多个领域，包括但不限于以下几个方面：

 1. DC-DC转换器

在DC-DC转换器中，CD贴片功率电感用于储存能量并平稳输出电流。电感器的选择将直接影响转换器的效率和负载响应，

因此在选择电感时，设计师需要根据工作频率和输出功率选择合适的自感值和电流参数。

 2. 滤波器

在滤波应用中，CD贴片功率电感可以有效抑制高频噪声和脉冲干扰。它们通常与电容器配合使用，构成低通、高通或带通滤波器，在通信设备、音频设备等领域广泛应用。

 3. 电机驱动

在电机驱动系统中，CD贴片功率电感充当能量储存器，支持电机的平稳运行。优化电感的选择对于实现快速响应和高效率的电机控制至关重要。

 4. 助力式供电

在助力式供电系统中，CD贴片功率电感用于实现更高效的能量传递和管理。这种应用要求电感具备较高的能量密度和较低的功耗。

 四、选择与设计注意事项

在选择CD贴片功率电感时，除了关注前述性能参数外，设计师还需考虑电感的尺寸、封装类型、环境适应性等因素。

随着设备小型化趋势的不断加剧，如何在有限的空间内实现最佳性能是一个重要的设计挑战。

 1. 尺寸与封装

在现代电子设计中，器件的小型化是一个重要趋势，因此选择合适的封装与尺寸至关重要。CD贴片功率电感的尺寸需要与PCB设计相匹配，确保其在电路板上的合理布局。

 2. 环境适应性

针对不同的工作环境，电感器的材料及表面处理也需考虑。例如，在高温、高湿或者有腐蚀性气体的环境中，选择具有良好耐受性的电感器是必要的。

 五、总结

CD贴片功率电感在现代电子产品中扮演着重要角色，其性能参数的选择和应用直接影响到整个电路的功能和效果。

通过深入了解电感的自感值、直流电阻、额定电流、饱和电流和等效串联电阻等关键参数，设计师可以更好地在各类电子应用中实现能源的高效管理。

正确的电感选择不仅可以提升设备的工作效率，还能延长设备的使用寿命。因此，在设计电子系统时，不容忽视CD贴片功率电感的选择与应用。
