贴片电感常见故障

贴片电感常见故障及其解决方法详解

在现代电子设备中，贴片电感作为一种常用的被动元件，广泛应用于通讯、计算机、消费电子等领域。由于其体积小、性能优良，贴片电感成为设计电路时的热门选择。然而，随着使用时间的增长，或因环境因素、生产工艺等原因，贴片电感可能会出现各种故障，这不仅影响产品的性能，还可能导致电子设备的失效。因此，了解贴片电感的常见故障及其解决方法，对于维护电子设备的稳定性至关重要。

 一、贴片电感的基本构造与工作原理

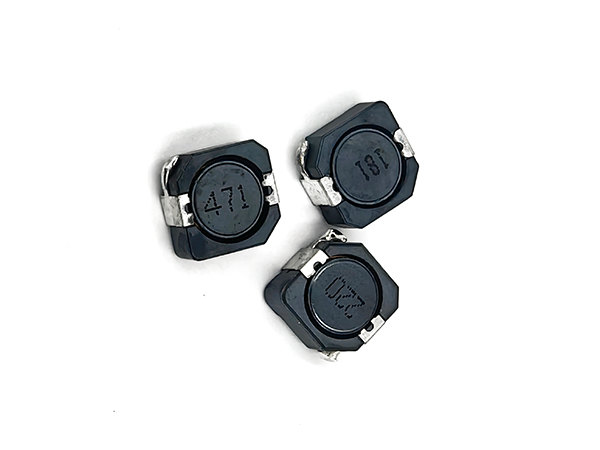

贴片电感主要由铁氧体磁芯、绕组线圈和绝缘材料组成。其工作原理基于电磁感应定律，当电流通过线圈时，会在周围产生磁场，从而储存能量。贴片电感的主要参数包括感值（以μH或nH计）、直流电阻（DCR）、额定电流和自谐频率等。这些参数直接关系到电感的性能表现和电路设计的优化方案。

 二、贴片电感常见故障及其原因

1. 短路故障

   - 原因：短路故障是贴片电感中较为常见的故障之一，通常是由于过电流、过热或焊接不良造成的。当电感短路时，电流会迅速增大，导致电感无法正常发挥作用。

   - 解决方法：检查电路的电流是否超出贴片电感的额定范围，必要时更换为额定电流更高的电感。同时，避免使用劣质焊接材料，确保焊接质量。

2. 开路故障

   - 原因：开路故障通常与电感的物理损坏、老化或焊接问题有关，导致电感无法形成闭合回路。

   - 解决方法：通过万用表检测电感的直流电阻，若显示为无穷大，则可确认电感开路，需更换新的电感。

3. 发热故障

   - 原因：贴片电感在工作过程中发热是正常现象，但异常发热可能指示存在故障，常见于直流电阻过大或工作在过载状态。

   - 解决方法：应检查电路设计，确保电流不会超过电感的额定值。在设计时，应合理选择电感的规格，同时使用散热材料优化散热性能。

4. 电感值漂移

   - 原因：电感值漂移可能是由于元件老化、温度变化或潮湿环境影响所致。

   - 解决方法：在进行电路设计时，应考虑温度和湿度的影响，选择适合环境条件的贴片电感，并定期对电感进行测试，确保其性能在规定范围内。

5. 饱和故障

   - 原因：当贴片电感的工作电流超过其饱和电流时，电感的感值会降低，形成饱和现象。饱和导致的结果是电感无法正常储存能量，影响整个电路的性能。

   - 解决方法：选择合适的贴片电感，确保其额定电流高于电路中可能出现的电流，同时应定期监测电流变化，避免电流达到饱和点。

 三、贴片电感故障的检测方法

1. 视觉检查

   首先要对贴片电感进行外观检查，确认没有明显的烧毁、变形或者脱落的情况下，确保元件的完整性。

2. 电阻测量

   使用万用表测量贴片电感的直流电阻值。正常情况下，电感的直流电阻应处于一个稳定范围内，过高或过低均可能表示故障。

3. 感值测量

   采用LCR表测量电感值，确保其在产品规格范围内，特别是在高频条件下表现是否正常。

4. 温度测量

   使用红外线温度计或热像仪监测电感工作过程中的温度，过高的温度通常是故障的前兆。

5. 信号测试

   通过示波器观察电感两端的波形，检测是否有异常波动，验证其在电路中的实际表现。

 四、如何预防贴片电感故障

1. 选择优质元件

   采用高质量的贴片电感，并确保其符合相关的标准，使用经验丰富的生产厂家提供的材料。

2. 合理设计电路

   在电路设计阶段，充分考虑电感的额定参数，避免过载现象。同时，应根据实际使用环境选择适当的电感类型。
