贴片电感过载导致的失效情况

 贴片电感过载失效的现象与对策分析

在现代电子设备中，贴片电感由于其小巧的体积、高效的性能而被广泛应用。然而，当电感器在工作中出现过载现象时，会导致一系列失效情况，严重影响设备的整体可靠性和使用寿命。本文将详细探讨贴片电感过载导致的失效情况，分析其原因，并提出相应的改善对策，以便设计工程师和相关人员能够更好地应对这一问题。

 一、贴片电感的基本特性

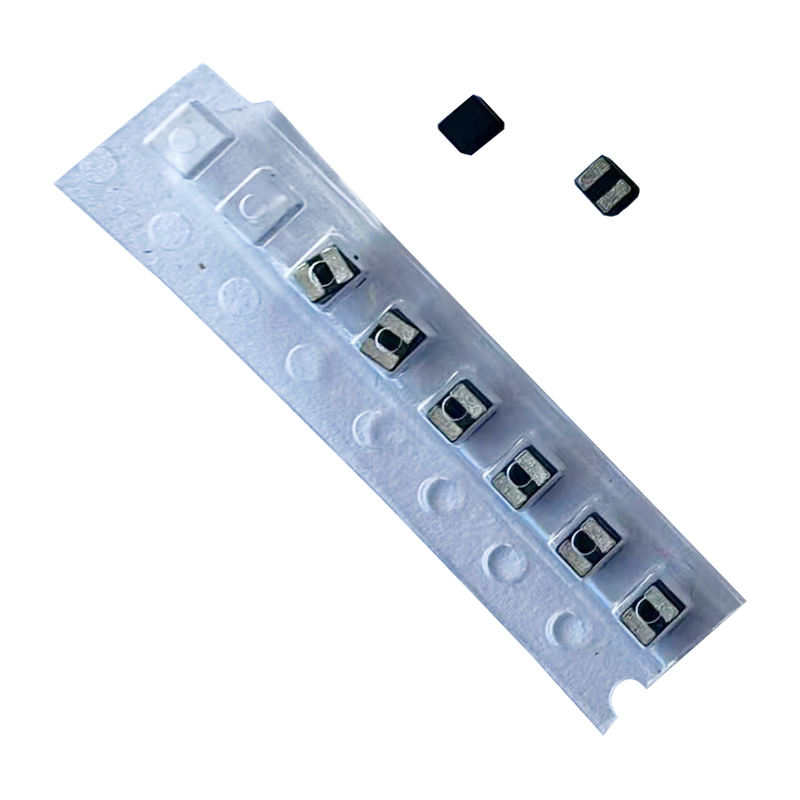

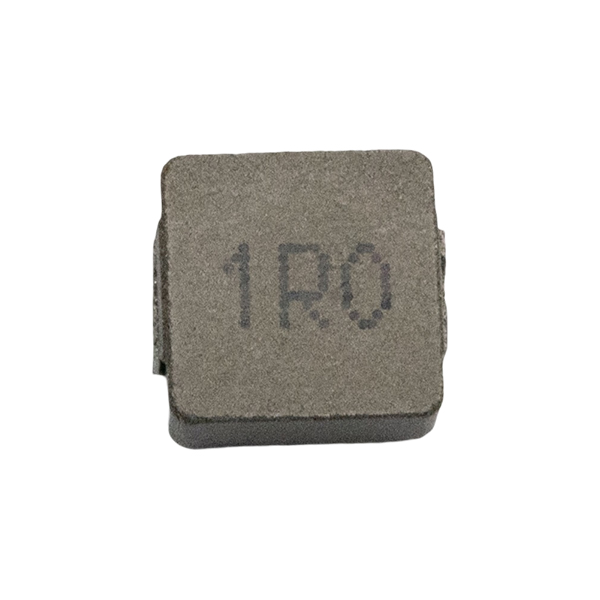

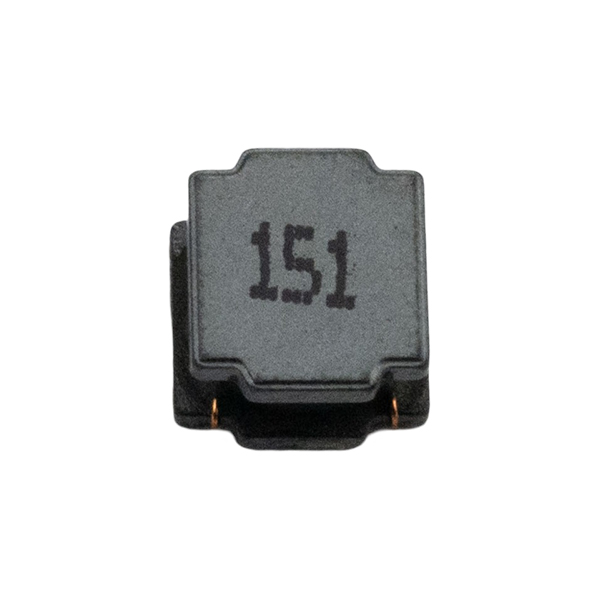

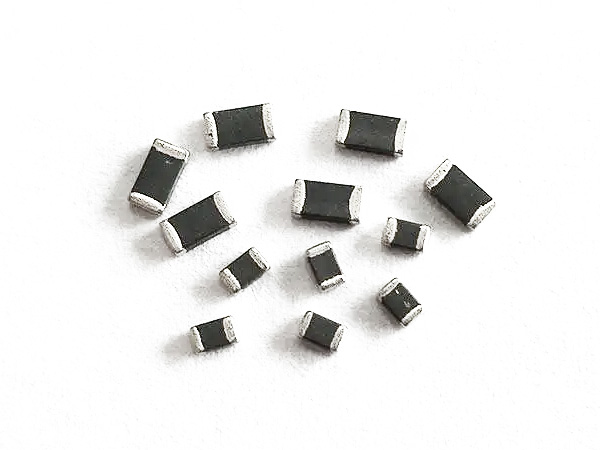

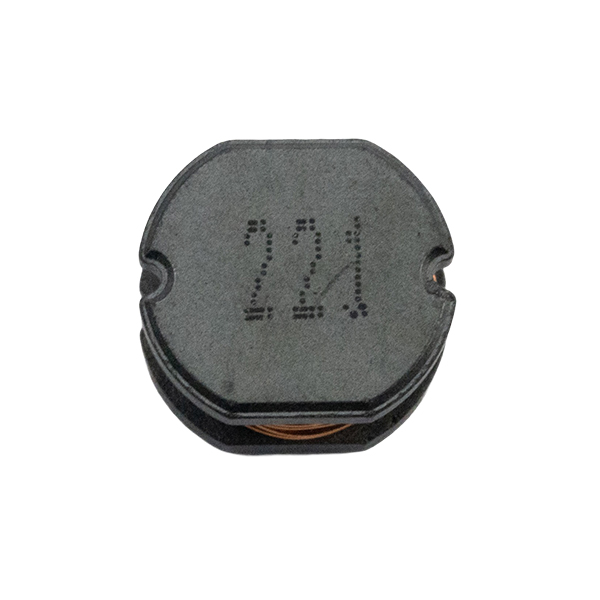

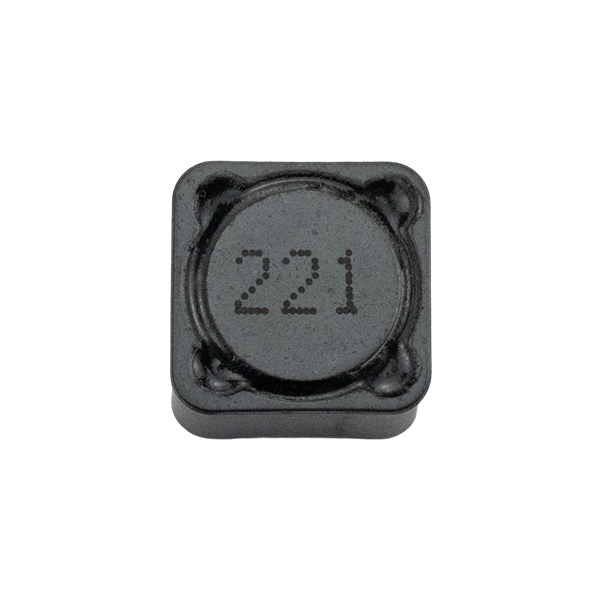

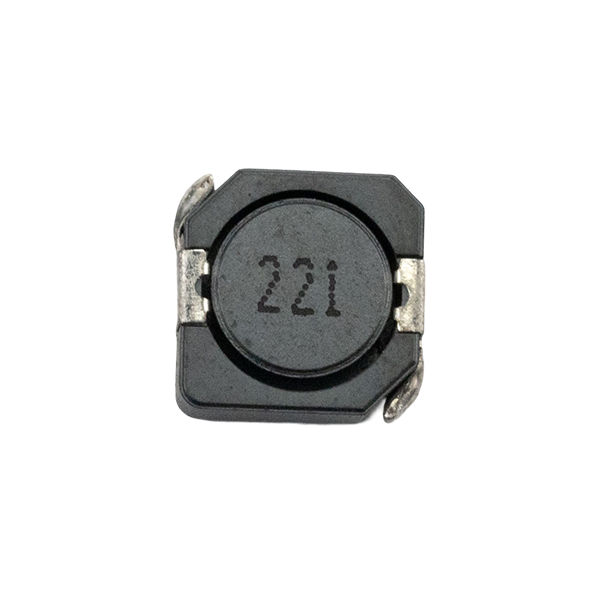

贴片电感，又称为表面贴装电感（SMD Inductor），是一种广泛应用于电源管理、滤波和信号处理等方面的被动元件。其主要功能是存储能量并释放，适用于大多数高频和高效系统。贴片电感的主要特性包括高电流承载能力、小尺寸以及多层结构等。

在选择贴片电感时，需要关注以下几个重要参数：电感值（L）、直流电阻（DCR）、饱和电流（Isat）、额定电流（Irms）及自谐振频率（SRF）。合理选择这些参数对于避免过载失效至关重要。

 二、贴片电感的过载现象分析

1. 过载的定义

过载通常是指电感工作在超出其设计规格的条件下，尤其是电流超过其额定值时。在过载情况下，电感的性能会受到严重影响，导致各种失效现象。

2. 过载导致的失效模式

贴片电感在过载情况下可能会出现多种失效模式，包括：

- 过热：当电流超过额定值时，电感内部的电阻会导致发热，尤其是在高频操作时，电感的核心材料可能会因为频繁的磁场变化而加速老化，最终引起失效。

- 饱和现象：电感核心饱和是指在超过一定电流时，核心材料无法有效储存能量，导致电感值显著下降。此时，电流进一步增加将导致设备出现非线性行为，甚至短路。

- 电感损耗增加：随着电流的增加，电感的等效串联电阻（ESR）也会增加，导致能量损耗加剧，最终可能导致器件的失效。

- 物理损坏：高温和高电流可能会导致电感内部的材料发生变质，甚至造成焊点脱落、线路断裂等物理损伤。

 三、过载失效的影响因素

贴片电感的过载失效受到多种因素的影响，包括：

1. 使用环境：工作环境的温度、湿度及振动等都会影响电感的性能。在高温及潮湿环境中，电感材料的寿命会显著缩短，易发生过载失效。

2. 电流波形：不同类型的电流波形对电感的影响不同。例如，脉冲电流会导致电感在短时间内承受极强的冲击，若设计不足，则极易导致过载失效。

3. 散热条件：贴片电感的散热性能直接影响其工作温度，应尽量避免与其他发热元件并排布置，以确保良好的散热条件。

4. 设计容差：在设计电路时应该留有一定的余量，超过规定范围的电流将增加故障风险。因此在电感器件选择上，要选择更大额定值的电感，以防止过载。

 四、避免过载失效的对策

为了防止贴片电感出现过载失效，设计过程中应采取一系列的预防措施：

1. 合理选型：选择合适的电感型号时，需考虑最大可能的负载情况，根据实际工作状态来选择相应的额定电流和电感值。

2. 加入保护电路：在电路设计中可加装熔断器、限流器或过温保护装置，确保电流不超过电感的额定值。

3. 优化散热设计：确保电感自身的散热能力，使用散热片、风扇等辅助散热装置，保持设备在安全的温度范围内工作。

4. 谨慎评估工作环境：设计人员应考虑电感工作环境中的各种因素，如温度、湿度等，做好相应的防护措施，避免因环境影响导致的过载失效。

5. 进行失效分析：定期检查和测试设备中贴片电感的性能，对于发现的失效电感进行详细分析，以找出故障原因，并对设计进行调整。

 五、结论

贴片电感在现代电子产品中发挥着重要作用，而过载失效问题依然是设计工程师需要面对的挑战。通过深入分析贴片电感的过载失效机理、影响因素以及应对措施，可以有效降低失效风险，提高设备的可靠性。

防止贴片电感过载失效不仅需要在设计阶段做好充分考量，还需要在整个产品生命周期中保持持续的关注与优化。通过科学分析与合理设计，确保电感在正常工作范围内运行，最终提升产品的整体性能与稳定性。
