贴片电感与电容的全面对比:理解它们的区别与应用
在现代电子产品中,贴片电感和贴片电容是两种非常关键的无源元件,
它们不仅在电路中扮演着重要的角色,还直接影响着电子设备的性能和稳定性。
虽然这两种元件在外观上可能有些相似,但它们在功能、工作原理、应用场景等方面有着显著的区别。
了解这些区别对于电子工程师和设计师在进行电路设计时至关重要。
本篇文章将详尽探讨贴片电感和电容的特性、应用以及二者的主要区别,帮助读者加深对这两种无源元件的认识。

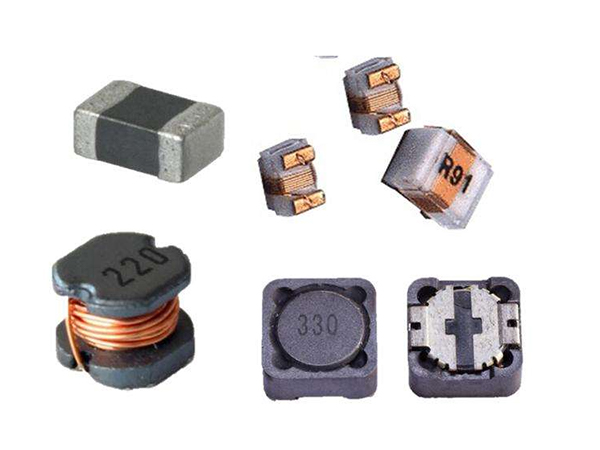

1.1 贴片电感的基本概念
贴片电感是一种在电路中用于储存能量的无源元件,它的工作原理基于电磁感应现象。
当电流通过电感线圈时,线圈周围会形成一个磁场,储存能量。
当电流变化时,磁场会产生电动势,从而影响电路中的电流,以此实现对电流的调节。
贴片电感通常采用小型的贴片封装,方便在现代表面贴装技术(SMT)中使用。
1.2 贴片电感的主要参数
在选择和使用贴片电感时,主要需要考虑以下几个参数:
- 电感值:通常以亨利(H)为单位。电感值越大,储存的能量越多,抑制高频信号的能力也越强。
- 直流电阻(DCR):电感线圈的直流电阻,通常越小越好,以减少功耗。
- 额定电流:电感在工作时能承受的最大电流,超过此电流可能会导致电感饱和。
- 自谐频率:电感和电容的组合形成谐振电路时的频率,影响电路的响应速度。
1.3 贴片电感的应用领域
贴片电感在电子产品中有广泛的应用,主要包括:
- 滤波器:在电源管理电路中,贴片电感常与电容组合使用,以实现高频噪声的滤除,稳定电流。
- 开关电源:在DC-DC转换器中,贴片电感被广泛使用,作为储能元件来平衡输入与输出的电压和电流。
- 射频电路:在射频放大器和调谐电路中,贴片电感被用于信号的选择和放大。
二、贴片电容的特性与应用

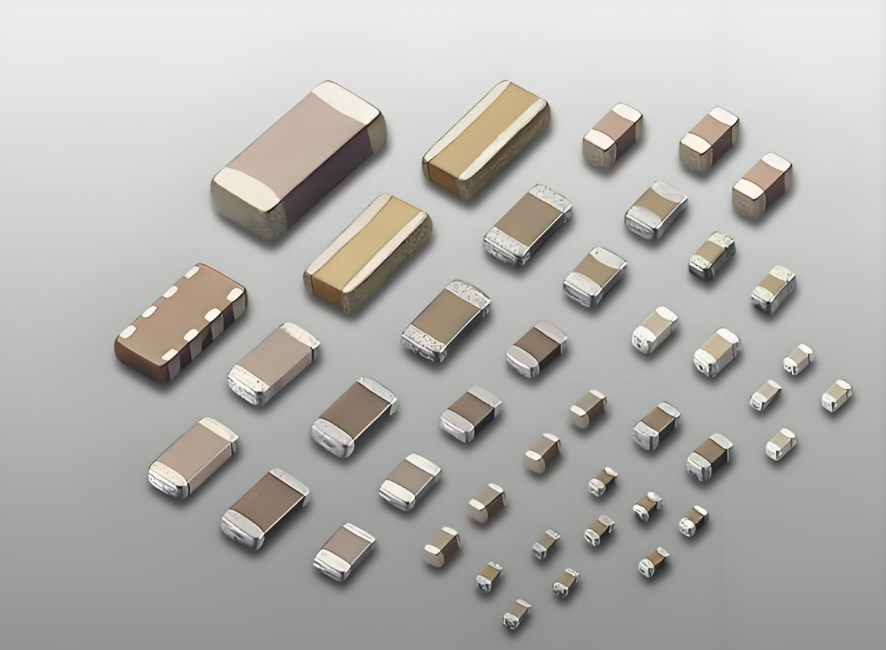

2.1 贴片电容的基本概念
贴片电容是一种用于储存电能的元件,其工作原理是基于电场的形成。
当电压施加在电容两极时,电场在两极之间形成,从而储存电能。贴片电容同样采用小型的贴片封装,常用于表面贴装电路。
2.2 贴片电容的主要参数
选择贴片电容时,需关注以下参数:
- 电容值:以法拉(F)为单位,表示电容储存电荷的能力。同样,电容值越大,可以储存的电能越多。
- 额定电压:电容能够承受的最大电压,超过此电压会导致电容击穿。
- ESR(等效串联电阻):影响电容在高频下的性能,越低的ESR意味着更好的高频性能。
- 温度系数:反映电容随着温度变化而变化的电容值。
2.3 贴片电容的应用领域
贴片电容在电子电路中应用十分广泛,如下:
- 滤波器:贴片电容可用于电源滤波,消除电源中的高频噪声,提高电源的稳定性。
- 耦合和去耦:在放大器电路中,贴片电容常用于信号的耦合与去耦,以确保信号的完整性。
- 时钟电路:在时钟发生器中,贴片电容被用来稳定时钟信号,提高精度。
三、贴片电感与电容的主要区别
尽管贴片电感和电容在电子电路中都扮演着重要角色,但它们在工作原理、使用方式和功能上有着根本的区别:
3.1 工作原理的差异
贴片电感存储的是磁场能量,而贴片电容则存储电场能量。
这意味着在电流变化时,电感会对电流的变化产生反应,而电容则会对电压的变化做出反应。
电感对变化的电流有抑制作用,而电容则会对变化的电压提供支持。
3.2 频率响应的差异
贴片电感通常在低频范围内有效,而在高频下表现出较高的阻抗。
相对而言,贴片电容在高频应用中效率较高,阻抗随频率的增加而减小。
因此,在设计电路时,工程师需要根据工作频率来选择合适的无源元件。
3.3 应用场景的不同
在实际应用中,电感和电容各自的功能和作用是互补的。
电感多用于电流存储与平滑,而电容则在信号隔离和滤波方面发挥着重要作用。
例如,在开关电源的电路中,两者常常一起使用,电感用于储能和电流流动控制,而电容则用于滤波和平滑电压输出。
3.4 效能及能量损耗的不同
在能量损耗方面,贴片电感由于其直流电阻(DCR)的存在,
通常会在工作时消耗一定的能量,而贴片电容的ESR相对较小,损耗较低。
因此,在一些要求低功耗的电路中,可能更倾向于使用电容。
四、选择使用的原则
在选择贴片电感和电容时,设计师需根据具体的应用需求进行选择。以下是一些选择时的原则:
1. 性能需求:根据电路的具体需求(如频率、稳定性和噪声等)选择合适的电感和电容。
2. 体积与封装:考虑空间的限制,选择合适的封装规格,确保能够在设计中顺利安装。
3. 电压与电流:确保所选元件的额定电压和电流满足实际电路的要求,避免元件烧毁或性能下降。
4. 寿命与可靠性:考虑所选元件的寿命和长期可靠性,选择知名品牌和质量过硬的元件。
