电感贴片封装尺寸详解：选择与应用全攻略

在现代电子产品中，电感器作为一种重要的被动元件，

广泛应用于电源管理、过滤、振荡、信号调理等领域。随着电子设备的微型化和高效化，

对电感器的尺寸、性能和封装形式的要求也不断提高。

在众多电感器中，电感贴片（SMD）因其小巧、适应焊接自动化、易于密集布局等优点而被推崇。

本文将全面探讨电感贴片的封装尺寸，包括其分类、标准、选择依据及在设计中的应用，帮助工程师和设计师更好地理解和选择合适的电感贴片。

 一、电感贴片的分类

电感贴片的封装尺寸通常遵循国际标准，主要分为以下几类：

1. 常规封装尺寸：

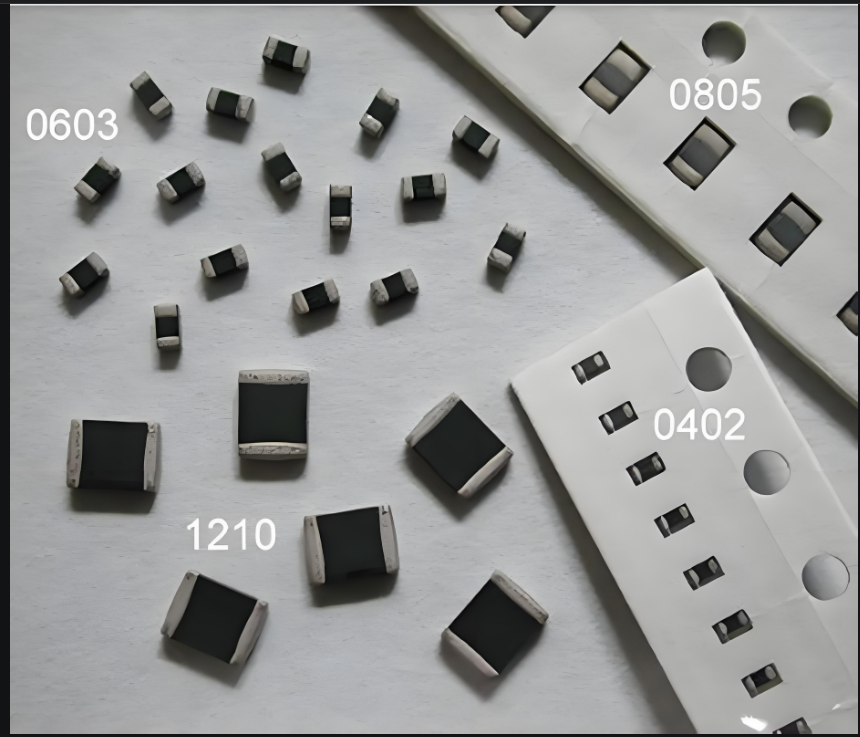

   - 0201、0402、0603、0805、1206等：这些数字代表电感器的尺寸，单位为英寸。

例如，0402代表0.04英寸 x 0.02英寸。较小尺寸的电感器适合高密度电路板设计，但其电感值通常较低，适用于高频应用。

2. 高导电性封装：

   - 专门设计用于高频、高电流应用的电感贴片，具备更低的直流电阻（DCR）和更好的热性能。这类封装通常更大，专业适用于电源模块等场景。

3. 特种封装：

   - 包括用于特殊环境（如高温、高湿、抗震等）的电感贴片，这些封装一般乞求更高的可靠性和耐久性，常见于汽车和航空航天等行业。

 二、电感贴片封装尺寸标准

在选择电感贴片时，封装尺寸是一个至关重要的参数。在国际标准中，常用的电感贴片封装尺寸如下：

- 0201（0.6mm x 0.3mm）

- 0402（1.0mm x 0.5mm）

- 0603（1.6mm x 0.8mm）

- 0805（2.0mm x 1.25mm）

- 1206（3.2mm x 1.6mm）

这些尺寸的命名方式使得设计师在布局时能够更轻松地参考和选择合适的元件。

此外，不同尺寸的电感器在其适用场景、成本和生产效率上也有所区别。

 三、电感贴片尺寸与性能关系

封装尺寸直接影响电感器的性能，例如电感值、直流电阻、额定电流等。一般而言：

- 电感值：随着封装尺寸增大，通常电感值会增加，这意味着较大的封装可以存储更多的磁能，适合低频应用。

- 直流电阻（DCR）：小尺寸电感器由于线圈长度较短，电阻较低，有助于降低功耗，适合高频、低功耗的应用。

- 额定电流：较大尺寸的电感器能够承受更高的电流，适合电源应用。而小尺寸电感器则限制于小电流应用。

 四、选择电感贴片的考虑因素

在选择电感贴片时，应综合考虑以下因素：

1. 电感值的要求：

   - 设计电路时，需要确保所选电感的电感值与应用匹配。低电感值适合高频滤波，而高电感值适合直流-直流转换器等应用。

2. 封装尺寸：

   - 根据PCB板的面积和组件间的间距选择合适的封装尺寸。小型化设计时，可以选择0201或0402封装，但需注意其电性能限制。

3. 额定电流和感抗：

   - 评估最大的工作电流，如有可能超出额定值，应增加电感尺寸，选择更高额定电流的电感器，以避免过热和性能下降。

4. 频率特性：

   - 电感器的自谐频率、Q值和阻抗特性都会随尺寸变化而不同。设计师需要确保所选电感器在预期工作频率上的表现良好。

5. 温度特性：

   - 考虑操作环境的温度变化及可能的影响，确保电感贴片在特定环境下仍能维持良好的性能。

6. 制造商和成本：

   - 不同制造商的电感质量、价格和供货周期存在差异。建议选择信誉良好、技术支持到位的厂商，以保证设计的顺利进行。

 五、电感贴片在设计中的应用

电感贴片的广泛应用涵盖多个领域，包括：

1. 电源管理：

   - 在开关电源、DC-DC转换器等电源模块中，电感器负责储存和释放能量。通常，设计师会选择合适封装和电感值的电感器以提高转换效率和降低损耗。

2. 信号滤波：

   - 在RF和音频应用中，电感贴片与电容器组合使用，构成低通、高通或带通滤波器，实现信号清晰度和稳定性。

3. 振荡器和调谐电路：

   - 电感器是振荡器电路中的关键部件，通过精确计算电感和电容的值，可以生成稳定的频率信号。

4. 电磁兼容（EMC）设计：

   - 使用电感贴片可以有效降低电磁干扰（EMI），在产品设计时，应关注电感器的置放位置和走线布局，以优化EMC表现。

 六、未来趋势与总结

随着科技的发展，电子设备正朝着小型化和高效化的方向迈进，电感贴片的封装尺寸也在不断优化。我们预计：

- 封装尺寸将进一步小型化，但同时增强其电性能，以满足5G、物联网（IoT）等先进应用的需求。

- 新材料的应用将提升电感器的性能，如高导电性材料和低损耗材料的引入，有助于改善电感器在高频条件下的性能表现。

- 在设计上，智能算法和自动化将使得电感选择和布局变得更加高效，能够极大地缩短产品开发周期。

在选择电感贴片时，综合考虑封装尺寸、性能、应用需求等因素至关重要。

电子工程师应根据具体的设计要求，合理选取适合的电感，以确保产品的质量和效率。

通过本文的深入剖析，相信读者对电感贴片的封装尺寸有了更全面的了解。未来，伴随着技术的进步和市场需求的变化，

电感器的设计和应用将持续演变，成为创新电子产品的重要组成部分。
