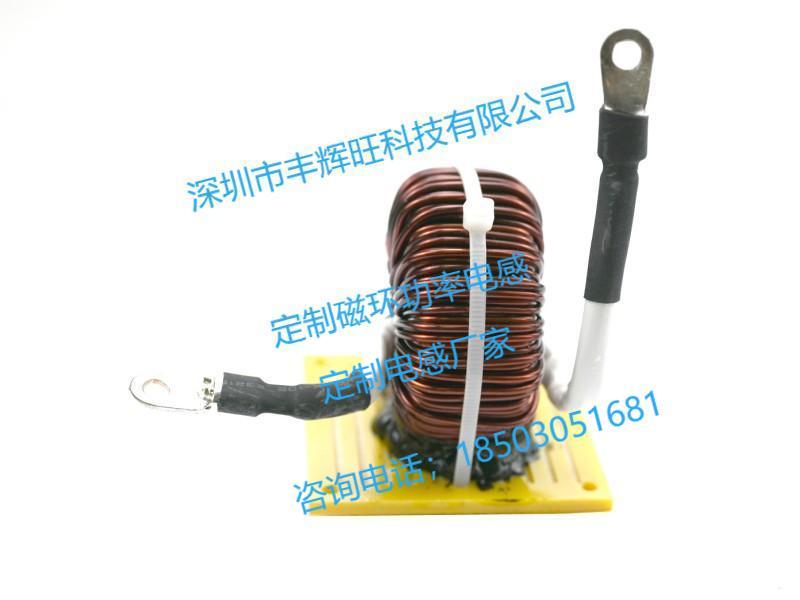

一。电力电感应用

    电力电子变换器中的电磁元件主要指电感和变压器,耦合电感反激变换器的变压器等电磁元件则兼电感和变压器的功能，它们是构成变换器，实现电能变化与控制的基础

电磁元件占据了变换器中大部部分体积重量，同时变换器损耗的主要来源，因此高效率，小型化的磁元件对于变换器至关重要。

    电感能够存储和释放磁场能量。可以利用电感电流(或者存储的能量）不能突变的特性来限制其电流变化率，在变换功率电路中，电感主要用于储能，滤波，缓冲等.....

例如；在Buck变换器中，电感用于开关管导通期间储存能量，在开关管关断期间释放能量，以维持变换器输出电流和电能，同时电感与电容组成LC滤波。用于滤除变换器输出电压波纹和高频噪音。在采样 控制电路中，电感可以用于信号处理。滤波，阻抗匹配等。

  二 电力变压器应用

  变压器是构成隔离变换器的关键，主要用于电压转换，电气隔离和能量传输。例如；在反激 正激 半桥 全桥隔离型DC-DC变换器，变压器通过磁耦合实现输入输出之间电气隔离，

同时实现电压升降压变换，在高频谐振变换器中，变压器与谐振电容 谐振电感共同构成谐振网络，用于实现高效率电能变换，在变化器驱动电路中，变压器通常用于实现信号的隔离和放大，实现IGBT, MOSFET等开关器件的隔离驱动。在控制电路中变压器还可以电压电流信号的隔离采样。实现信号阻抗匹配，噪声抑制等功能。
