为什么贴片功率电感是现代电子设计的必备元件

贴片功率电感：现代电子设计中不可或缺的核心组件

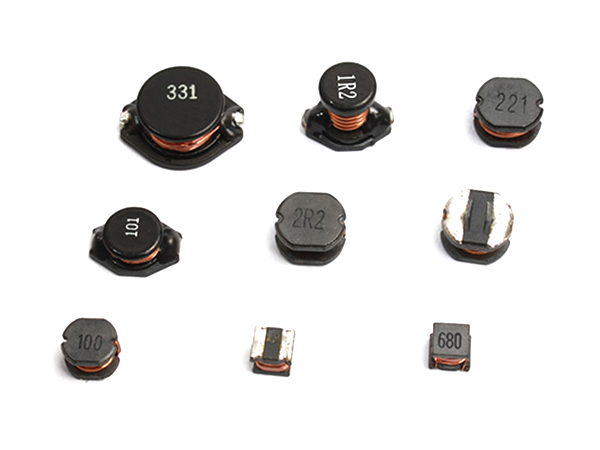

在当今的电子设计领域，随着设备功能的日益复杂和对性能要求的不断提升，贴片功率电感器（SMD Power Inductor）成为了许多电路设计中不可或缺的元件。

无论是在手机、笔记本电脑、电视机还是电动汽车中，贴片功率电感器都扮演着至关重要的角色。

本文将深入探讨贴片功率电感的工作原理、应用场景、选型原则以及与其他元器件的关系，并解析为什么它们是现代电子设计的必备元件。

 1. 贴片功率电感的基本工作原理

电感的基本作用是储存能量并通过电磁场释放能量。贴片功率电感器的基本构造包括导线线圈和磁芯。

在电流通过线圈时，周围会形成一个磁场，磁场的强度和电流的大小成正比。

当电流变化时，磁场也会随之变化，从而在电感器中产生电动势（EMF），这就是电感器的能量储存和释放的基本原理。

贴片功率电感器通常在高频和大电流的工作环境下运行，因此其设计需要考虑多种因素，包括自感系数、直流电阻（DCR）、饱和电流和温度系数等。

高质量的电感器能够在较小的体积下提供高效的能量转换和较低的功耗，这极大地提高了电路的整体性能。

 2. 贴片功率电感的优势

与传统的轴向或横向电感器相比，贴片功率电感器在尺寸、性能和成本等多个方面具有明显的优势：

- 小型化：贴片功率电感的封装尺寸通常较小，能够有效节省电路板空间，特别是对于紧凑型电子设备而言，空间的利用显得尤为重要。

- 高效能：贴片功率电感能够在较高的频率下有效工作，且能量损耗较少。这使得其在高效能应用中相较于传统电感器表现更加优越。

- 更好的温度特性：贴片功率电感的温度稳定性较好，能够在较大温度范围内稳定工作，这使得它们在汽车电子、工控设备等要求苛刻的环境下表现出色。

- 简易的使用和安装：贴片电感器采用表面贴装技术（SMT），可以直接贴装在电路板上，从而简化了生产工艺和提升了生产效率。

 3. 应用领域

贴片功率电感器在多个领域得到了广泛的应用，以下是一些典型的应用场景：

- DC-DC变换器：在电源管理中，DC-DC变换器使用贴片功率电感器来平稳输出电压和电流。

在开关电源、电池充电和太阳能发电系统中，贴片电感器通过控制电流的变化率来实现高效的能量转换。

- 滤波器：贴片功率电感器作为低通滤波器和高通滤波器的组成部分，用于抑制电流内的高频噪声，确保信号的完整传输。

在音响设备、无线通信等领域，滤波器的作用尤为重要。

- 电机驱动：在电动汽车和工业自动化中，贴片功率电感器被用于电机驱动控制电路。在这种应用中，电感器帮助调节电流，确保电机的平稳启动和运行。

- 储能设备：在大型储能系统中，贴片功率电感器用作能量储存单元，提供稳定的能量输出，满足电网负载变化的需求。

 4. 选型原则

在选择贴片功率电感器时，工程师们需要考虑多个性能参数，这些参数直接决定了电感器在特定应用中的表现：

- 自感值：确定所需的电感值通常是选择电感器的第一步。

不同应用需要的电感值有所不同，通常以微亨（µH）为单位

工程师需要根据电路的工作频率和负载特性来选择合适的电感值。

- 饱和电流：饱和电流是电感器能够承受的最大电流，当电流超过这一值时，电感器将不再有效工作。

因此，确保选择的电感器的饱和电流高于电路中可能出现的最大电流是非常重要的。

- 直流电阻（DCR）：DCR是电感器在静态状态下的电阻值，影响电感器的功率损耗。

较低的DCR能够提高电能的传导效率，降低热量产生，是确保高效能电路的重要考虑因素。

- 温度系数：电感器的温度系数影响其在不同工作温度下的性能稳定性，许多应用在极端环境下运行，因此选择适应范围广的电感器非常重要。

- 封装尺寸：与其他元器件一样，贴片电感器的封装尺寸和配置需要和电路板的设计相匹配，以避免在电路设计过程中产生不必要的空间浪费。

 5. 贴片功率电感器的未来发展趋势

随着各行各业对能源效率的日益重视，贴片功率电感器技术也在不断进步。

未来，随着新材料的开发和制造工艺的改进，贴片功率电感器的性能和可靠性将进一步提升。预计会有更多的高频、高功率密度电感器问世，

以适应电动汽车、5G通信设备和智能家居等新兴领域的需求。

同时，随着物联网和智能设备的普及，对于小型化和高效能的要求也随之增加。

未来的贴片功率电感器将更加注重在极小的体积下实现更高的电流承载能力和更低的电阻，为电子设计提供更多的可能性。

 结论

贴片功率电感器是现代电子设计中不可或缺的元件之一，凭借其出色的性能和广泛的应用前景，已经在多个领域展现出良好的前景。

在未来的技术发展中，贴片功率电感会继续扮演重要角色，推动电子产品的不断进步。

无论是在消费电子、汽车电子还是工业自动化领域，贴片功率电感器都将继续为实现高效能、高可靠性的电路设计而贡献力量。
