共模电感和插件电感区别，【深圳市丰辉旺科技有限公司】

共模电感和插件电感存在多方面的区别，具体如下：

定义与功能

：是一种用于抑制电路上模干扰的电感元器件，由绕在同一高磁导率磁芯上、匝数和相位相同且绕向相反的两个单独绕组组成。

其主要功能是抑制电路中的共模噪声，防止外部电磁干扰对电路的影响，同时也避免电路自身产生的共模信号对其他电子设备造成干扰.

插件电感：是一种通过将电感线圈插入电路板的方式进行安装的电感元件，在电路中主要起到阻流、调谐与选频等作用。例如，在低频电路中，

插件电感可用于阻止低频交流信号通过；在高频电路中，与电容配合可组成LC调谐电路，选择特定频率的信号.

结构特点

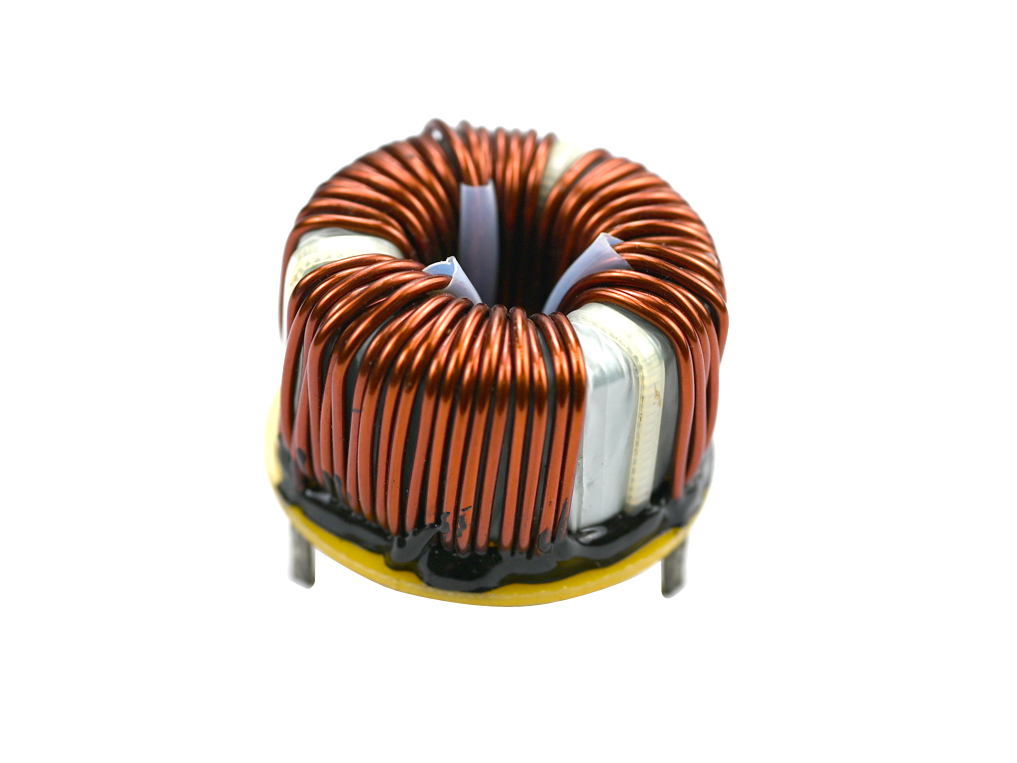

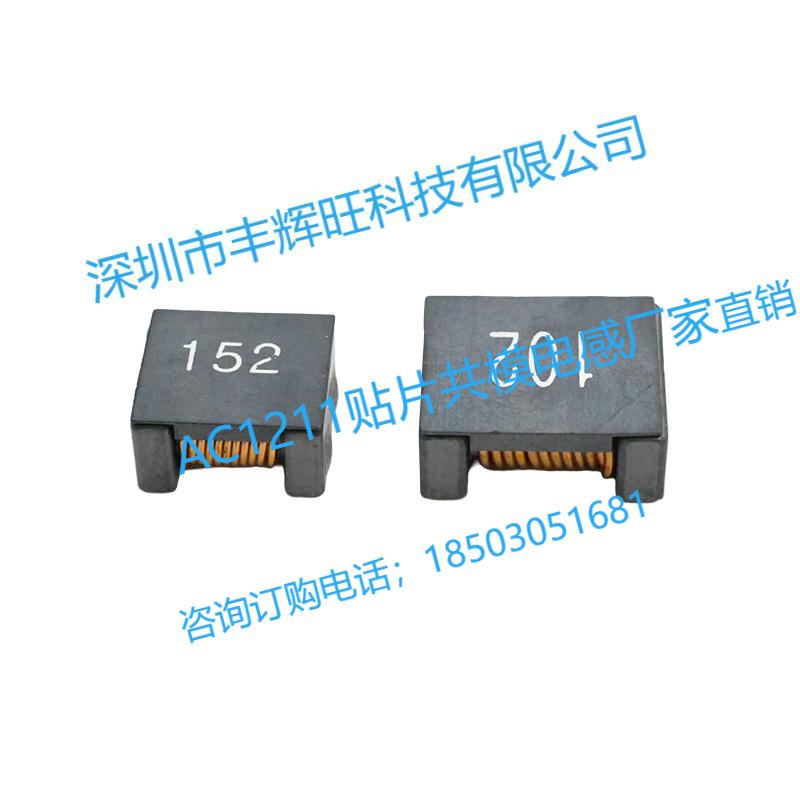

共模电感：通常具有双绕组结构，两个绕组绕制在同一个磁芯上，一般为环形或类似环形的磁芯，并且两个绕组的匝数和绕向都有特定要求 。

常见的共模电感外形有U型、E型等，体积相对较小，且由于双绕组的结构，在空间利用上更为紧凑.

插件电感：结构相对多样，常见的有插件色环电感、插件工字型电感、插件三脚电感、插件卧式电感等。其磁芯形状和材质各不相同，电感量范围较宽，体积相对较大，在电路板上占据的空间也较大.

工作原理

共模电感：当正常的差模信号电流流过共模电感的两个绕向相反的线圈时，产生的磁场相互抵消，差模信号可无衰减地通过；而当共模电流流过线圈时，磁环中的磁通相互叠加，

使线圈呈现出高阻抗，从而产生很强的阻尼效果，达到衰减共模干扰信号的作用.

插件电感：基于电磁感应原理，当电流通过插件电感的线圈时，会在线圈周围产生磁场，磁场的变化会在线圈中感应出电动势，从而阻碍电流的变化。

不同类型的插件电感在不同的电路中，根据其电感值、与其他元件的组合方式等，发挥着不同的作用，如阻流、滤波、储能等.

应用场景

共模电感：广泛应用于各种对电磁兼容性要求较高的电子设备中，如电脑主板、手机充电器、通信基站、医疗设备等，用于抑制电源线上或信号线上的共模干扰，保证设备的正常运行和数据的稳定传输.

插件电感：适用于对空间要求不高、对电感量精度要求较高、电流较大的电路，如工业控制设备、音频功率放大器、电源适配器等。

在一些低频、大功率的电路中，插件电感能够更好地发挥其阻流和储能的作用.

性能参数

共模电感：主要关注的参数有共模电感值、额定电流、直流电阻、频率响应、漏感等。其共模电感值决定了对共模干扰的抑制能力，额定电流则限制了其能够承受的最大电流，

频率响应影响其在不同频率下的抑制效果.

插件电感：性能参数包括电感量、额定电流、直流电阻、品质因数（Q值）等。电感量决定了插件电感对电流变化的阻碍作用，额定电流决定了其能够安全通过的最大电流，

Q值则反映了电感的损耗特性，Q值越高，电感的损耗越小
