在现代电子设备中，信号传输的质量直接关系到设备的性能和可靠性。贴片绕线电感作为一种重要的被动元件，在信号传输中扮演着不可或缺的角色。本文将深入解析贴片绕线电感的工作原理、影响因素及其对信号传输的具体影响，帮助读者理解该元件在现代电子产品中的重要性。

 一、贴片绕线电感的基础知识

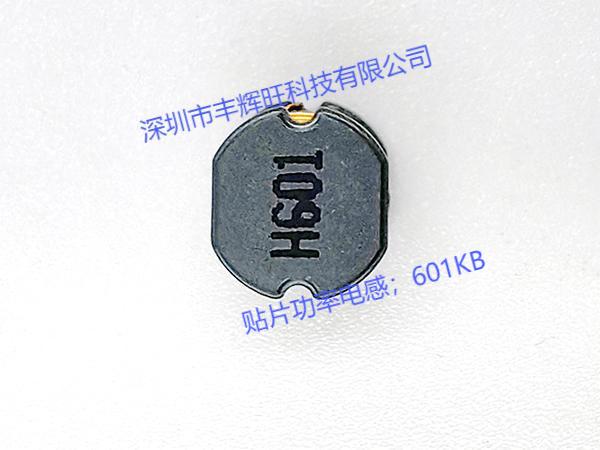

贴片绕线电感，也称为贴片电感或表面贴装电感（SMT Inductor），是指采用绕线设计的电感器件，其结构相对较小，适合在现代微型电路板上进行表面贴装。其主要功能是储存电能并在电路中应用于滤波、耦合和振荡等多种用途。

在工作原理上，电感的主要特性是感应电压的能力。根据法拉第电磁感应定律，当电流通过电感线圈时，会在其周围产生磁场。这一磁场在电流变化时将感应出电压，形成对电流变化的反应。当电流上升时，电感会储存能量；当电流下降时，电感释放能量，从而维持电路中的电流平稳流动。

 二、贴片绕线电感的结构与参数

深入了解贴片绕线电感的结构，可以更明显地认识其对信号传输的影响。贴片绕线电感一般由绕制的导线、绝缘材料、磁芯（有些情况下甚至没有磁芯）以及外部封装材料组成。其主要参数包括电感量（L）、直流电阻（DCR）、工作频率范围、饱和电流和自谐振频率（SRF）等。

1. 电感量（L）：电感量是指电感元件在单位电流变化时所感应出的电压与变化率的比值。电感量的大小直接影响其储能能力，不同电感量的贴片电感适合不同用途的电路。

2. 直流电阻（DCR）：DCR是电感中电流通过时所产生的电阻。较低的DCR可降低电能损耗，提高信号传输效率。

3. 饱和电流：饱和电流是指电感在超过此电流时，由于磁芯饱和导致电感量下降，这会严重影响电路性能。

4. 自谐振频率（SRF）：SRF是电感在高频信号中表现出的自谐振特点，超过此频率，电感的反应将显著减弱，导致性能下降。

 三、贴片绕线电感与信号传输的关系

信号传输的质量不仅与电信号本身有关，还与电路中使用的各种元件的性能密切相关。贴片绕线电感在信号传输中的主要作用包括：

1. 滤波：在电源管理和信号处理电路中，贴片绕线电感通常用来构建低通或高通滤波器。通过控制电感和电容的搭配，能够有效滤除特定频率的噪声，从而保证信号的纯净度。

2. 抗干扰能力：贴片绕线电感对于电流变化具有一定的滞后性，这种特性使其能够抵抗高频噪声的干扰，从而提高电路的抗干扰能力。在复杂环境中，信号线容易受到电磁干扰，贴片电感可以显著提升电路的稳定性。

3. 耦合：在多级放大器或振荡器电路中，贴片绕线电感可用作耦合网络，帮助实现信号的有效传递。通过合理设计电感的参数，可以确保信号在传递过程中的增益和失真控制在合理范围之内。

4. 共模抑制：在一些敏感信号电路，如音频和视频信号传输中，贴片绕线电感可以用于共模抑制，降低干扰信号的影响，从而提升信号质量。

 四、选择合适的贴片绕线电感

在进行电路设计时，选择合适的贴片绕线电感至关重要。设计师需要综合考虑电感量、DCR、饱和电流等多个参数，以确保电感在其工作条件下的最佳表现。以下是一些实际设计中的注意事项：

1. 电路需求分析：首先，需要明确电路的工作频率范围和信号特性，选择能够满足这些需求的电感。例如，高频应用通常需要较小的电感量和较高的自谐振频率。

2. 散热性能：在长时间工作中，电感的直流电阻会导致发热，设计时需注意电感的散热性能，以防止过热对电路造成损害。

3. 尺寸与布局：由于贴片电感广泛应用于高速电路，小尺寸设计有助于降低寄生电容，提高电路的工作频率。在布局时，需要合理配置电感的位置，以减少信号干扰和传输损耗。

4. 测试与验证：在完成电路设计后，必须进行充分的测试与验证，确保选择的贴片绕线电感在实际应用中能够保证信号传输的稳定性与可靠性。

 五、未来发展趋势

随着科技的不断发展，贴片绕线电感的设计和应用也在发生变化。未来，电感的微型化、高频化和高效能将是主要的发展趋势。以下是一些可能的发展方向：

1. 材料创新：未来的贴片绕线电感可能会采用新型材料，降低电感的直流电阻，提高工作频率和饱和电流，满足更为严格的性能要求。

2. 集成化设计：随着集成电路技术的进步，贴片绕线电感与其他组件的集成将成为可能，通过面内集成实现更小尺寸和更高性能的电路设计。

3. 智能控制：未来的电感可能会结合智能控制技术，实现动态调整其电感量，以适应不同工作状态的需求，这在快速变换信号的应用中将大有裨益。
