 贴片电感：片式电感的深度解析与应用

 一、贴片电感与片式电感的定义

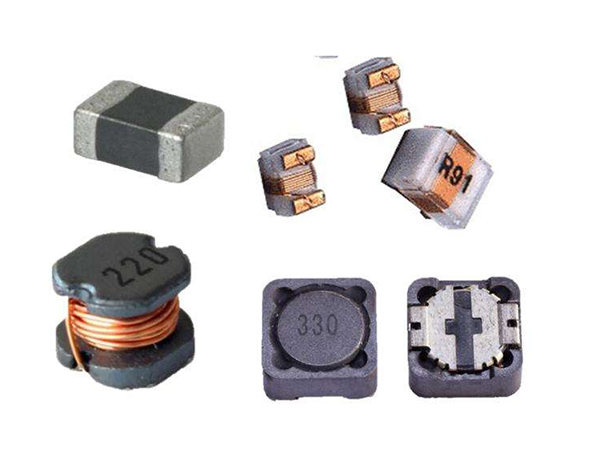

贴片电感，也称为表面贴装电感（SMD Inductor），是一种专门设计用于表面贴装技术（SMT）的电感元件。

与传统的引脚电感不同，贴片电感的结构更为紧凑，通常采用陶瓷、铁氧体等材料制造，通过贴片技术直接焊接到印刷电路板（PCB）上。

因其结构设计，贴片电感在电路中占用的空间更小，适合于小型化电子设备的设计需求。

片式电感（Chip Inductor）则是一个更广泛的术语，其涵盖了多种类型的电感元件，包括陶瓷片式电感、铁氧体片式电感等。

这些电感同样采用片状设计，通常也适合于表面贴装技术，因此，贴片电感事实上属于片式电感的一个子类。

 二、贴片电感的核心特性

1. 小型化与高密度

   贴片电感的尺寸通常相对较小，能够满足现代电子设备对小型化的需求。这使得设计人员能够在有限的空间内集成更多的功能，而不需要担心电感元件占用过多的空间。

2. 优异的电性能

   贴片电感具有低直流电阻（DCR）和高Q值，这些特性使得它在高频应用中表现优越。低DCR可以有效减少功耗，而高Q值则意味着更高的电感品质因数，能够更好地处理高频信号。

3. 热稳定性

   大多数贴片电感采用的材料具有良好的热稳定性，能够在较高温度下正常工作，适应现代电子设备中的高温环境。

4. 多样化的封装

   贴片电感有多种封装形式，如0402、0603、0805和1206等，设计人员可以根据不同的需求选择合适的封装，提供更大的设计灵活性。

 三、片式电感的分类

片式电感可以根据不同的材料和结构进行分类，主要包括：

1. 陶瓷片式电感

   陶瓷片式电感以陶瓷材料为基底，适合高频率和高稳定性的应用，广泛用于手机、平板电脑和其他便携式设备中。

2. 铁氧体片式电感

   铁氧体片式电感利用铁氧体材料的磁特性，能够有效提高电感值，适用于低频应用，如电源管理系统和变压器。

3. 多层片式电感（MLI）

   由多个层次堆叠而成，具有更高的电感值，适合于要求高性能的场合，如射频系统和高频电路。

 四、贴片电感的应用领域

贴片电感的广泛应用使得它在现代电子设备中不可或缺，以下是几个重要的应用领域：

1. 消费电子

   贴片电感被应用于手机、平板电脑、笔记本电脑等消费电子产品中，用于滤波、平滑电流以及射频信号处理。

2. 汽车电子

   现代汽车中电子设备日益增多，贴片电感在汽车电子如导航系统、电动助力转向和发动机管理系统中发挥着重要作用。

3. 通信设备

   在移动通信基站和网络设备中，贴片电感被用于信号处理和电源管理，以提升信号的稳定性和系统的可靠性。

4. 医疗设备

   高性能的贴片电感被广泛用于医疗设备，例如心脏监护仪和医用传感器，确保设备的精确性和有效性。

 五、选择合适的贴片电感

在实际应用中，选择合适的贴片电感至关重要。设计人员需要考虑以下因素：

1. 电感值与直流电阻

   根据电路的设计需求，选取合适的电感值以及较低的直流电阻，以提高电路效率。

2. 工作频率

   根据电路工作频率选择合适的贴片电感，确保其在工作频率下表现最佳。

3. 温度范围

   选择具有良好耐温性的贴片电感，以保证其在高温环境中的可靠性与稳定性。

4. 封装尺寸

   根据PCB设计要求，选择合适的封装尺寸，以优化空间使用和电路布局。

 六、未来的发展趋势

随着科技的不断进步，贴片电感的设计和制造也在不断进化。未来的发展趋势主要包括：

1. 更高的集成度

   面对日益小型化的电子设备，贴片电感将不断朝着更高集成度的方向发展，以适应更多功能的集成。

2. 新材料的应用

   研发新型高性能材料将成为贴片电感发展的关键，如使用新型复合材料提高电感的效率和稳定性。

3. 智能化与自动化

   生产过程的智能化和自动化将在提升贴片电感生产效率的同时，保证产品的一致性与品质。

4. 环保与可持续性

   随着环保意识的提升，贴片电感制造将更加注重环保材料的应用及生产流程的优化。

以上便是关于贴片电感和片式电感的全面分析和探讨。希望本文能为您对这两类电感的理解和应用提供帮助，助您在电子产品设计中做出更加明智的选择。
