贴片电感的封装与CD贴片功率电感77-702KB详解

在电子元器件中，贴片电感凭借其体积小、性能优异、易于自动化生产等特点，广泛应用于各类电子设备中。特别是在近年来，随着电子产品向便携化、轻薄化和高性能化的发展趋势，贴片电感的设计与封装技术也日益成为设计工程师关注的焦点。本文将详细探讨贴片电感的封装技术，以及CD贴片功率电感77-702KB的具体应用和优势。

 一、贴片电感概述

贴片电感是一种用以存储电能的元件，它通过产生磁场来实现电能的储存和释放。在现代电子产品中，贴片电感多用于过滤、储能、调谐等功能，尤其是在开关电源、音频设备和无线通信等领域。

 二、贴片电感的封装类型

贴片电感的封装形式通常根据其应用需求而不同，常见的封装类型有：

1. CD77封装：此类型的电感尺寸为0.73mm×0.7mm，适用于对空间要求极其严格的产品。

2. 1005封装：尺寸为1.0mm×0.5mm，主要用于小型的手持设备中。

3. 2010封装：尺寸为2.0mm×1.0mm，广泛应用于各类电子设备，多用于电源管理和信号处理电路。

4. 2512封装：这种封装的电感尺寸为2.5mm×1.2mm，可以承受更高的功率，适合高性能电路。

5. CD贴片功率电感：这种类型的电感具有更高的电流承载能力，适合于功率电路。

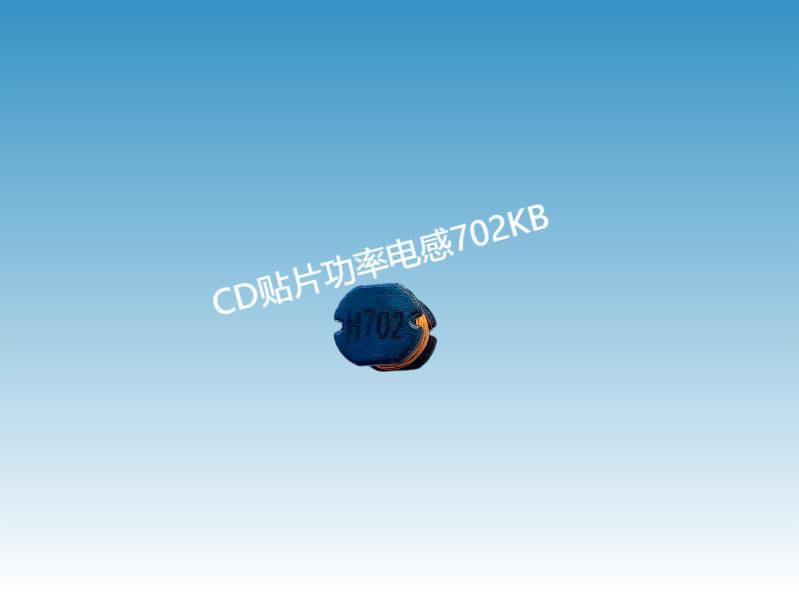

 三、CD贴片功率电感77-702KB详解

77-702KB型号的CD贴片功率电感是一款广受青睐的高性能贴片电感，其主要特点有：

- 高电流承载能力：该电感能够在较高电流下稳定工作，适合于负责电流波动较大的高功率电路。

- 低直流电阻（DCR）：较低的直流电阻可以有效降低能量损耗，提升工作效率，适合用于要求高能量转换效率的应用场景。

- 广泛的工作频率范围：77-702KB电感能够在较宽的频段内稳定工作，这使得其在多种设备中都能够保持良好的性能。

- 良好的热管理：其封装设计有助于提升散热性能，确保在高温情况下依然能够安全稳定工作。

 四、贴片电感的封装技术

贴片电感的封装技术不仅决定了电感的性能，同时也是影响产品生产成本的重要因素。以下是几种常见的封装技术：

1. 焊接封装：通过回流焊技术将电感与电路板焊接，使得电感与PCB紧密结合，降低了因运动或振动而导致的损害风险。

2. 塑料封装：采用塑料材料进行封装，能够有效防止潮湿和氧化，延长电感的使用寿命。

3. 封闭式封装：这种封装能够有效避免环境因素对电感造成的影响，增强其可靠性，特别适合用于恶劣环境下的设备。

 五、贴片电感的选型与应用

在实际应用中，选择合适的贴片电感需要考虑多个因素：

1. 电感值：根据电路需求确定所需电感值，通常范围在几纳亨到几千亨之间。

2. 额定电流：确保所选电感的额定电流能满足实际电路中的要求，过高的电流可能导致电感发热或损坏。

3. 直流电阻：选择DCR较低的电感能够有效节省能量，降低发热量。

4. 封装形式：根据PCB设计空间和加工作业方式，选择合适的封装形式，确保电感能够在紧凑的空间中正常工作。

 六、未来发展趋势

随着科技的不断进步，贴片电感的封装和设计技术也在不断演进。更加精密的制造工艺、增强的耐用性和适应性将会成为未来的主要发展方向。此外，针对更高功率、高频率和更小体积的需求，贴片电感的产品设计也会朝着智能化和高集成化的趋势发展。

 结论

总之，贴片电感作为现代电子元器件中不可或缺的一部分，其封装类型、性能参数及选型要求都至关重要。通过深入理解贴片电感的封装技术，尤其是CD贴片功率电感77-702KB的特点及应用，电子工程师能够更好地进行产品设计，提升设备的性能和可靠性。无论是小型消费电子产品还是大型工业设备，合理选用贴片电感都能带来显著的效益与优化。
