绕线贴片电感与贴片功率电感：深度解析其区别与应用

 绕线贴片电感与贴片功率电感：深度解析其区别与应用

在电子元件中，电感器作为重要的组成部分，其类型和应用场景多种多样。其中，绕线贴片电感与贴片功率电感是两种常见的电感类型。虽然它们在结构上都有相似之处，但在性能、用途及设计参数等方面却存在着显著的区别。本文将从多角度对这两种电感进行深入分析，帮助您更好地理解它们的特性及其在电子电路中的应用。

 一、基础知识概述

 1. 绕线贴片电感

绕线贴片电感是一种通过绕制导线形成的电感，通常使用在高频电路中。它们的主要特点是能够有效地储存和放大电能，其磁场主要由绕组中的电流产生。通过改变绕组的圈数和材料的选择，设计人员可以根据不同的需求灵活调整电感值。

 2. 贴片功率电感

贴片功率电感则是专为处理高功率磁性材料而设计的一种电感器，广泛应用于电源管理和电流调节等领域。其核心构造多为铁氧体材料，能够承载更大的电流负荷，且具备良好的热稳定性和抗饱和特性。贴片功率电感适用于DC-DC转换器、开关电源等关键应用，确保电流的稳定性与供电的可靠性。

 二、结构和工作原理的差异

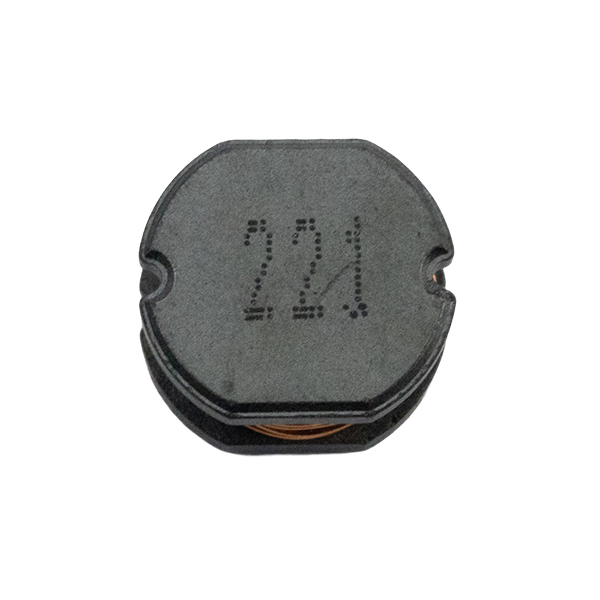

 1. 绕线贴片电感结构

绕线贴片电感通常由绕制的铜线线圈和绝缘材料构成，其外形平坦，便于在电路板上进行贴片安装。电感的值主要由线圈的形状、材料、圈数及距离来决定。由于其设计的灵活性，绕线电感在用于高频信号传输时，能够实现高品质因子（Q值），降低信号损失。

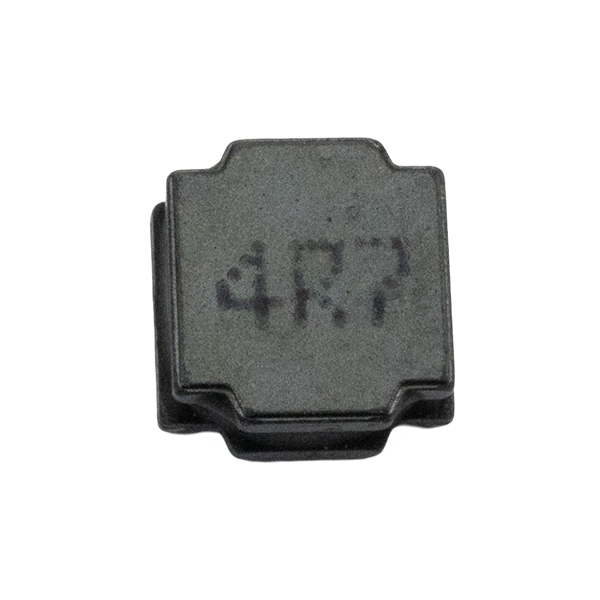

 2. 贴片功率电感结构

在结构上，贴片功率电感大多采用超小型封装，内部使用铁氧体或其他磁性材料作为核心，能够承载更高的电流。与绕线电感相比，贴片功率电感的电感值偏高，且由多层绕组构成，以增强电流的承受能力。由于其固有的抗饱和特性，贴片功率电感能够在高负载条件下保持稳定性能，减少电流波动。

 三、性能指标比较

 1. 电感值与线圈数量

绕线贴片电感的电感值一般较低，通常在几微亨到几百微亨的范围内，线圈数量少，适合于高频电路。而贴片功率电感则可以达到几十微亨甚至上百微亨，适合于高功率应用。

 2. Q值与频率响应

在Q值方面，绕线贴片电感通常表现出良好的高频性能，适合高频应用；而贴片功率电感则在高功率下保持稳定性能，适合用于直流与低频应用。

 3. 温度特性

绕线电感与贴片功率电感的温度特性也有所不同。绕线电感在高温环境下可能会出现电感值的漂移，而贴片功率电感由于使用了更稳定的材料，能在更广泛的温度范围内保持性能稳定，这是它们在高负载电源设计中被普遍采用的原因之一。

 四、典型应用分析

 1. 绕线贴片电感的应用

由于其高Q值和优越的高频特性，绕线贴片电感广泛应用于RF信号处理、射频识别以及其他高频通讯设备。其低直流电阻和轻便的特性，也使得这种电感适合用于一些便携式设备，如手机、无线耳机等，帮助提升频率响应和信号传输质量。

 2. 贴片功率电感的应用

贴片功率电感则更多地应用于电源管理领域，如DC-DC转换器、开关电源和电流适配器等。这些电感能够有效滤波、减少谐波，在高功率电路中，对稳定电流、降低纹波和提升效率都有着重要作用。

 五、选择与设计注意事项

 1. 电感值的选择

在选用电感时，首先需要明确电路设计的要求，根据需要的电感值、工作频率、核心材料等进行选择。通常，采用绕线电感的电路需要考虑其高频性能，而贴片功率电感则应考虑其负载能力及电流容量。

 2. 散热与位置布局

在PCB设计中，电感的散热及布局也同样关键。贴片功率电感由于承受的电流较大，更需要合理的散热设计，使其不会因过热而影响性能。根据电流路径和电流大小，合理安排电感的方向与位置，减少电磁干扰和信号衰减。

 3. 成本与市场需求

在选择电感器时，成本也是重要因素之一。绕线贴片电感因其制作工艺相对简单，通常价格较低，而贴片功率电感因其材料和制造工艺的复杂性，成本相对较高。在市场需求方面，随着电子设备向小型化、高效化发展，具备小型化、高效能的贴片功率电感日益受到重视。

 六、未来发展趋势

在电子科技高速发展的今天，绕线贴片电感与贴片功率电感的设计与应用也在不断演变。随着5G、物联网等新兴领域的崛起，对高性能电感器的需求将会更加迫切。未来的电感设计将会更加重视集成化、智能化、以及环保材料的应用，以适应市场对小型化、高效率的挑战。

 结论

综上所述，绕线贴片电感与贴片功率电感虽然在外观上有一定相似性，但在电感值、应用领域、性能指标等方面有着显著的区别。在进行电路设计时，理解这两者的特点及适用场景，将有助于选择合适的电感器，确保电子设备的性能与稳定性。同时，随着技术的进步，这两种电感的应用空间将持续扩大，成为现代电路设计中不可或缺的元素。
